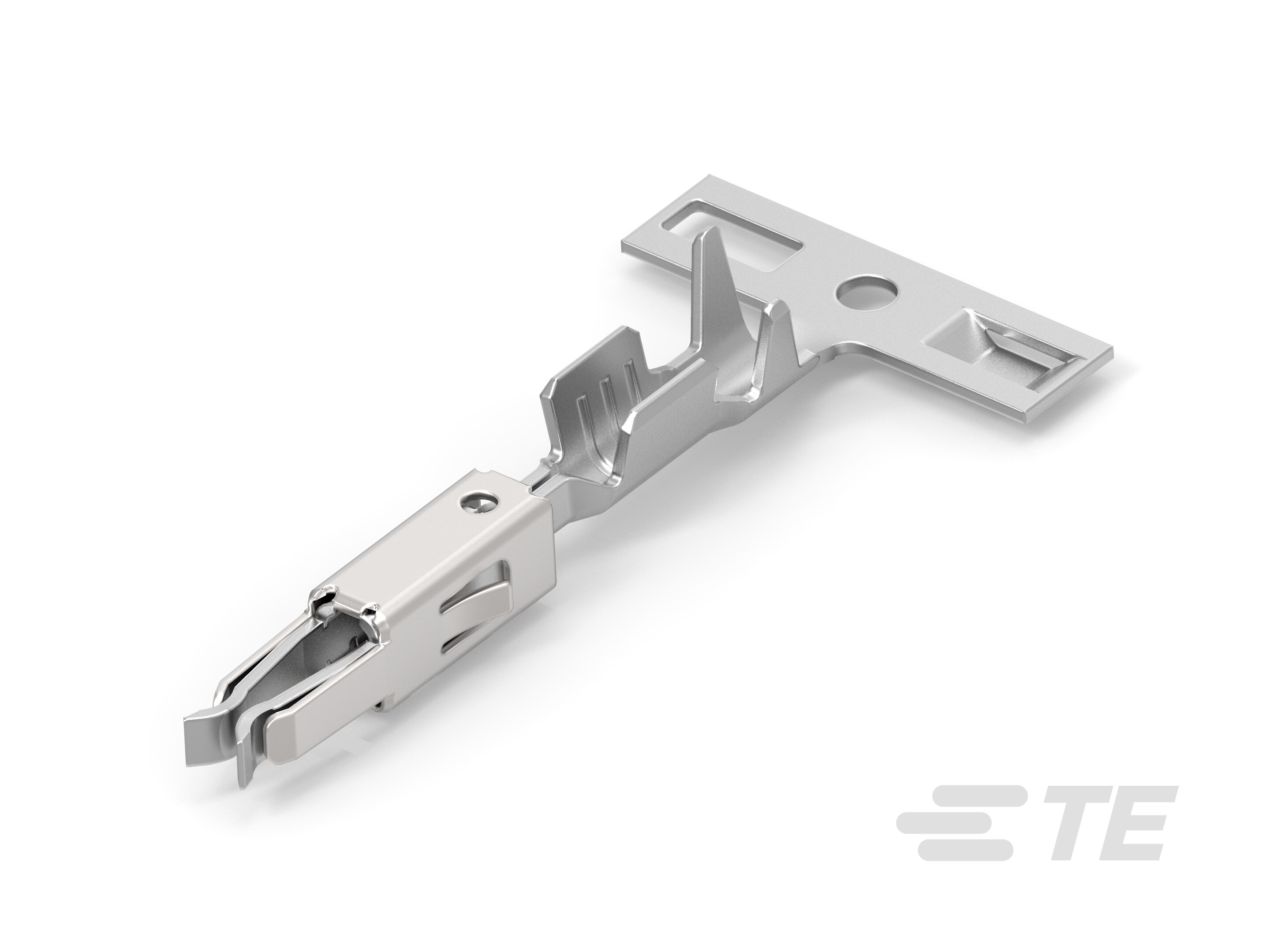

产品类型特性

  • Sealable :

  • 主要锁定特性 : 锁定枪

  • 电线类型 :

  • 插座种类 : 180°

接触件特性

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 10

  • 端子和接头种类 : Receptacle

  • 对接公端宽度 : 1.6 mm [ .063 in ]

  • 对接公端厚度 : .6 mm [ .024 in ]

  • 接触面电镀 : 锡 (Sn)

  • 端子端接区域电镀材料 : 锡 (Sn)

端接特性

  • 端接方法 : 压接

尺寸

  • Wire Size (mm²): .5 – 1

  • 线径查找 (AWG): 17, 18, 19

  • 线径查找 (mm²): .5, .6, .75, .85, 1

  • 电线绝缘直径 : 1.4 – 2.1 mm [ .055 – .083 in ]

使用环境

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

行业标准

  • 机构/标准 : IEC 664/664A (DIN VDE 0110)

包装特性

  • 封装数量 : 6000

  • 封装方法 :

其他

  • 端子传导 : 0 – 24 A(低功率)
