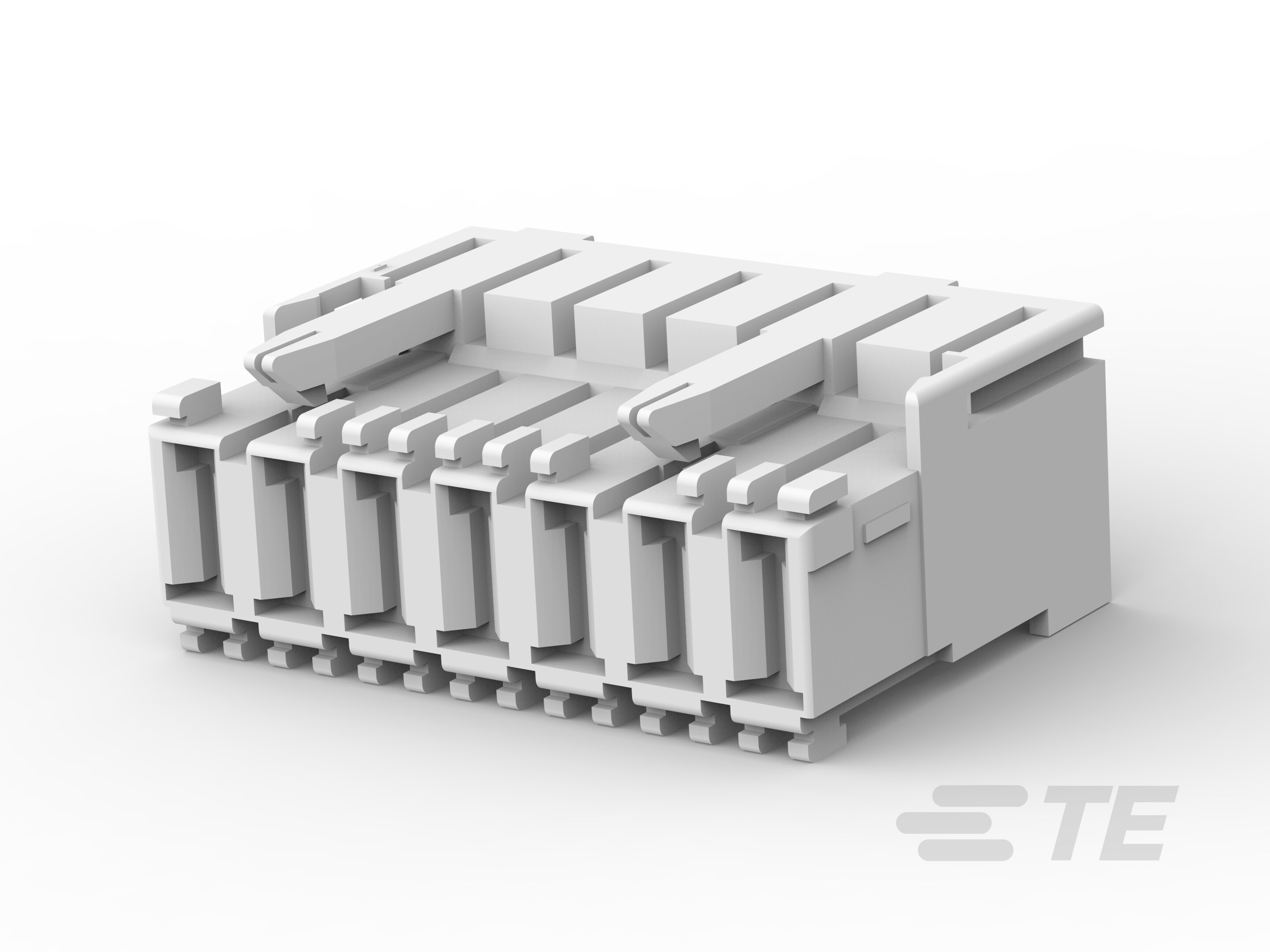

产品类型特性

  • Connector System : 线到板

  • 接头类型 : 带罩

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 连接器种类 : 母端

  • 产品类型 : 连接器

  • 连接器类型 : 连接器组件

  • 线缆类型 : 绞线

结构特性

  • Number of Positions : 7

  • 行数 : 1

  • 键控肋腔数(介于或位于) : 1c,2d,3c,3d,4c,4d,5c,6d,7c,7d

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 :

  • 端子接触部电镀材料表面涂层 : Tin

  • Contact Current Rating (Max) (A): 10

  • 端子布局  直插式

  • 端子传导(典型值) : 电源

端接特性

  • 线缆端接方法 : 刺破式压接 (IDC)

机械附件

  • PCB 安装对准 : 不带

  • 接合固定 : 带有

  • PCB 安装固定 : 不带

  • 连接器安装类型 : 电缆安装

  • 锁扣类型 : 锁闩

  • 锁销之间腔数 : 1&2, 5&6

  • 接合对准 : 带有

  • 极化肋位置 : 1a,1b,2a,2b,3a,3b,4a,4b,5a,5b,6a,6b,7a,7b

  • 接合固定类型 : 锁定

  • 锁型 : 外部

  • 接合对准类型  键控

壳体特性

  • Centerline (Pitch) : 5 mm [ .197 in ]

  • 壳体颜色 : 自然

  • 外壳材料 : PA 66

尺寸

  • 长度 : 39.95 mm [ 1.57 in ]

  • 高度 : 12 mm [ .47 in ]

  • 线缆尺寸 (mm²): .35

使用环境

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

操作/应用

  • Circuit Application : Signal

  • 适用于 : 公端头

行业标准

  • UL 易燃性等级 : UL 94V-2

  • RAST 版本 :

包装特性

  • 封装方法 : 托盘, 托盘/盒

  • 封装数量 : 1372
