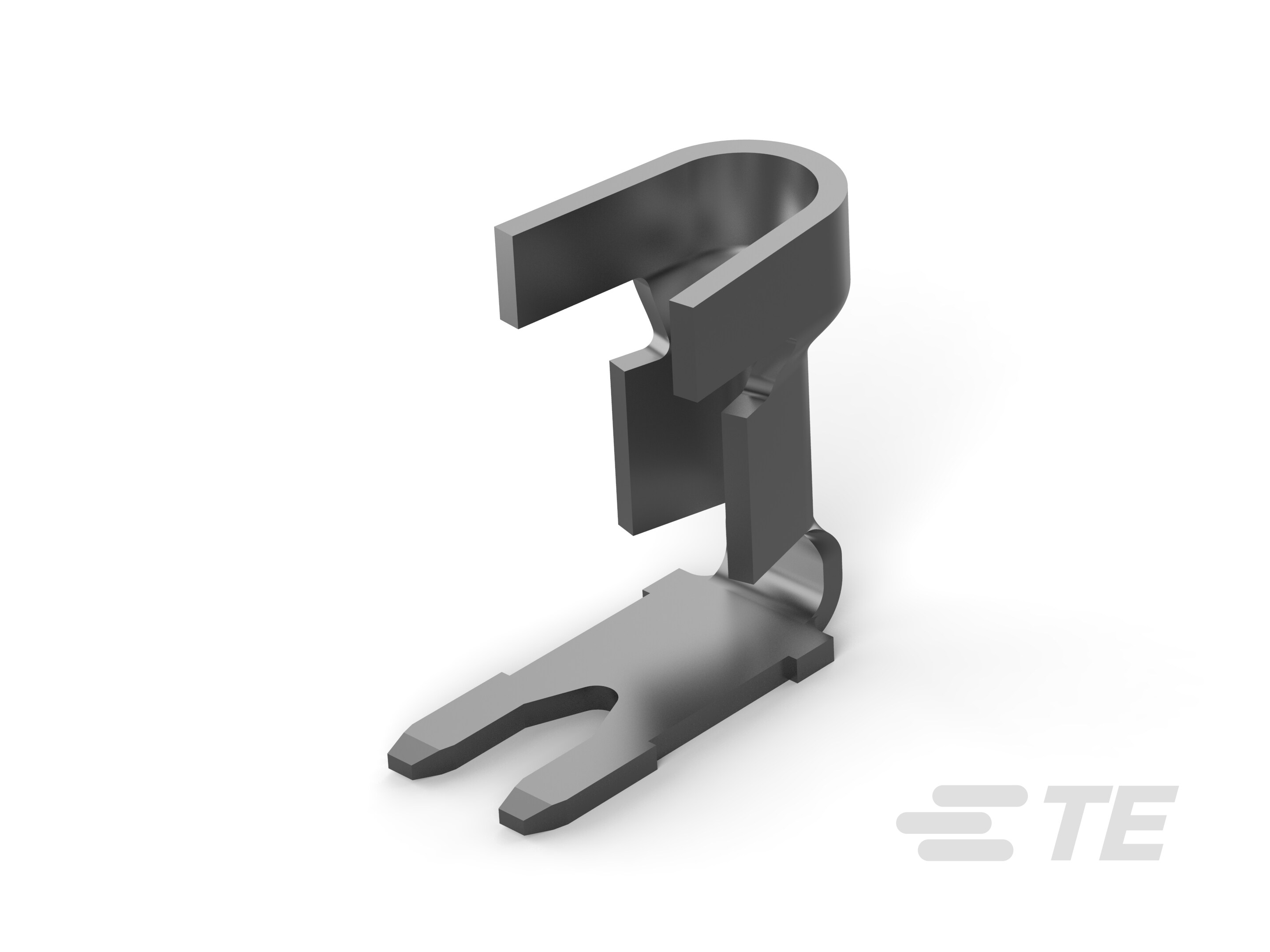

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

主体特性

  • 电镀材料 :

接触件特性

  • 端子类型 : 插入式

端接特性

  • 端接方法 : 压接

  • 压接区域长度 : 5.96 mm [ .235 in ]

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 端子高度 : 6.98 mm [ .275 in ]

  • 电线绝缘直径(最大值) : 2.54 mm [ .1 in ]

  • 电线绝缘直径 : 1.52 – 2.54 mm [ .06 – .1 in ]

  • 引线尺寸 (mm²): .3 – .8

  • 引线尺寸 (AWG): 22 – 18

  • 材料厚度 : .45 mm [ .018 in ]

  • 材料厚度(电磁线侧) : .45 mm [ .018 in ]

  • 总长 : 12.52 mm [ .493 in ]

包装特性

  • 封装方法 : 卷, 卷/箱

产品合规性
