Battery Holders, CR2032, 2 Position, Horizontal, Tin, PCB Mount Alignment, Signal, -40 – 85 °C

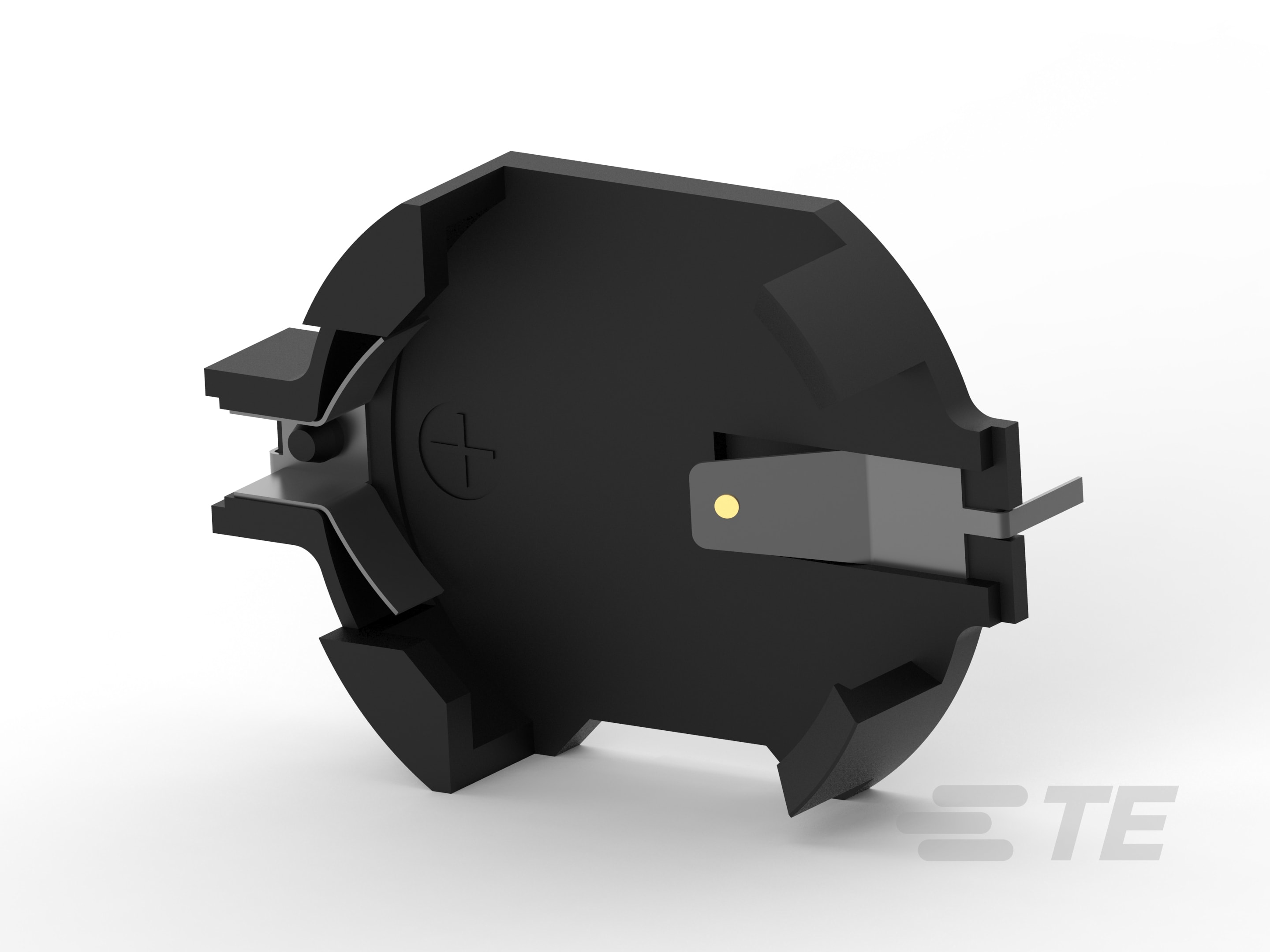

TOP LOAD BATTERY-120591-1

120591-1

有效

Battery Holders, CR2032, 2 Position, Horizontal, Tin, PCB Mount Alignment, Signal, -40 – 85 °C

TE 内部编号 120591-1
TE 内部产品描述 TOP LOAD BATTERY

电池兼容性 : CR2032
位数 : 2
PCB 安装方向 : 水平
端子接触部电镀材料 : 锡
PCB 安装对准 : 带有

查看所有特性

文档

产品图纸

ASSEMBLY, BATTERY CONNECTOR, TOP LOAD ENG_CD_120591_H.pdf 英文版本

CAD 文件

PCB 设计下载 CAD 符号及封装（SnapEDA）
3D PDF 3D_CVM_CVM_120591-1_J1.pdf 3D
下载查看 ENG_CVM_CVM_120591-1_J1.2d_dxf.zip 英文版本
ENG_CVM_CVM_120591-1_J1.3d_igs.zip 英文版本
ENG_CVM_CVM_120591-1_J1.3d_stp.zip 英文版本

数据表/目录页

POWER_CONNECTORS_CATALOG_SEC09_LAPTOPS_PORTABLES ENG_CS_1773096_SEC09_LAPTOPS_PORTABLES_0210.pdf 英文版本
1-1773718-4_POWER_CONNECTORS_QRG_CN CHI2_ENG_DS_1-1773718-4_POWER_CONNECTORS_QRG_CN_0913_1-1773718-4_Power_Connectors_QRG_CN.pdf
1-1773718-5_POWER_CONNECTORS_QRG_TCN CHI2_ENG_DS_1-1773718-5_POWER_CONNECTORS_QRG_TCN_1013_1-1773718-5_Power_QRG_TCN.pdf
1-1773718-6_POWER_CONNECTORS_QRG_JA JPN_DS_1-1773718-6_POWER_CONNECTORS_QRG_JA_0913_1-1773718-6_Power_Connectors_QRG_JA.pdf 日语
2_PIECE_POWER_CONNECTORS_qrg_4-1773458-1 ENG_DS_4-1773458-1_2_PIECE_POWER_CONNECTORS_QRG_0212.pdf 英文版本

产品规格

产品规格 ENG_SS_108-1691_B_108-1691_B.pdf 英文版本
合格检测报告 ENG_SS_501-372_A1_501-372_A1.pdf 英文版本

使用说明书

使用说明书（美国） ENG_SS_408-8381_A.pdf 英文版本

规格特性

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

连接器和端子端接到 : 印刷电路板
连接器系统 : 板对板

结构特性

位数 : 2
PCB 安装方向 : 水平

主体特性

主要产品颜色 : 黑色
电池兼容性 : CR2032
电池座类型 : 钮扣电池
电池座材料 : PBT GF

接触件特性

端子接触部电镀材料 : 锡

机械附件

连接器安装类型 : 板安装
PCB 安装对准 : 带有
PCB 安装对准类型 : 定位柱

尺寸

兼容的电池尺寸 : 27.3 x 19.05 x 6.32 mm [ 1.07 x .75 x .249 in ]

使用环境

工组温度范围 (°C): -40 – 85

操作/应用

电路应用 : Signal

包装特性

封装方法 : 盒和托盘
封装数量 : 144
