替换部件

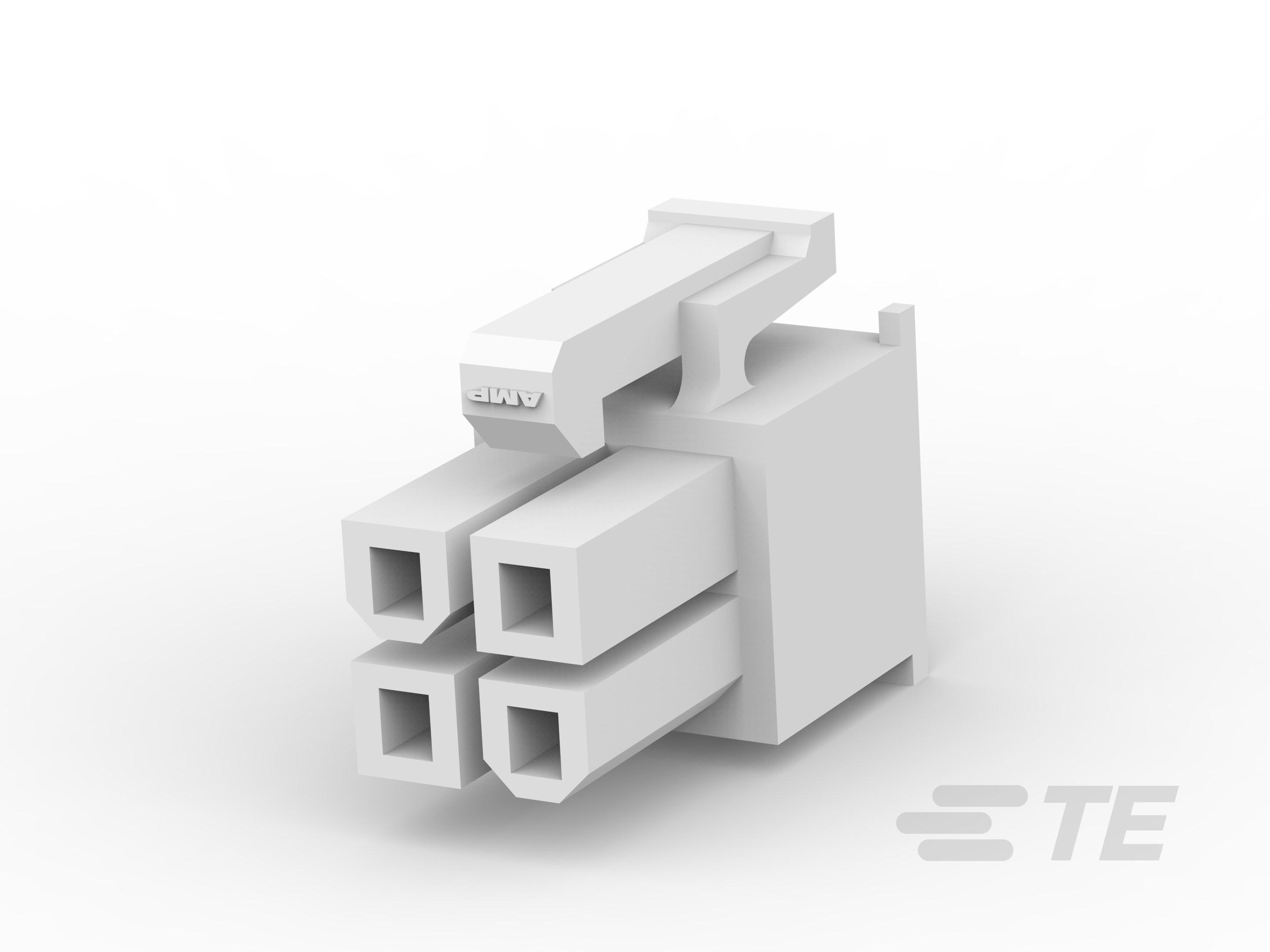

替代部件信息  TE 零件编号106527-4.

建议使用主要替代产品,但是可能无法满足外形、适应性或功能要求。次要替代产品可能无法充当您应用的完美替代品。请使用产品图纸以验证是否可在您的应用中使用。

文档

CAD 文件

目录页/数据表

产品规格

机构认证

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 产品类型 : 护套

  • 壳体类型 : 母端, 母端

  • Connector System : 线到板, 线到线

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 插座

结构特性

  • Number of Positions : 4

  • 行数 : 2

  • 行间距 : .165 mm [ 1.2 in ]

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子保持力 : Without

壳体特性

  • Centerline (Pitch) : 4.2 mm [ .165 in ]

  • UL 防火等级 : UL 94V-2

  • 外壳材料 : 尼龙

尺寸

  • 宽度 : 11.7 mm [ .46 in ]

  • 长度 : 9.7 mm [ .38 in ]

  • 高度 : 18.8 mm [ .74 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

  • 密封状态 : 不密封

  • 插入力 (Newton): 4

识别标记

  • 电路识别特性 : 带有

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 机构/标准 : CSA, UL

  • 经 VDE 测试 :

  • 机构/标准号码 : E28476

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1500
