特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

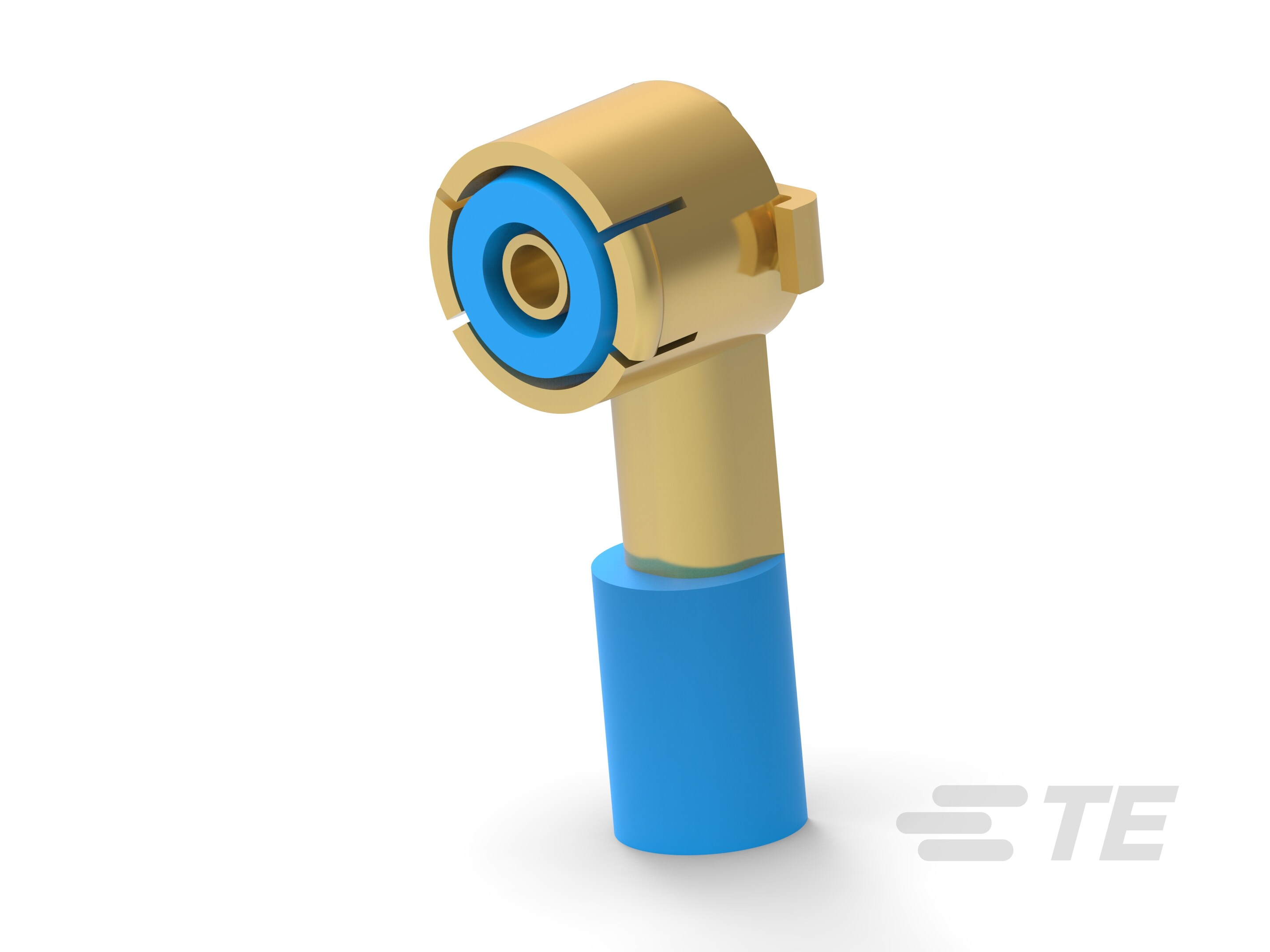

  • 连接器类型(A 端) : SSMT 直角插孔

  • 电缆组件类型 : 插座电缆尾纤

  • 电介质材料 : 聚丙烯

  • 产品类型 : 电缆组件

  • 屏蔽 :

结构特性

  • 外接端数量 : 1

电气特征

  • 连接器阻抗 (Ω): 50

  • 阻抗 (Ω): 50

  • 电压 : 250 VAC

  • 绝缘电阻 (MΩ): 1000

信号特征

  • 频率 (GHz): DC – 6

主体特性

  • 绝缘套管材料 : FEP 碳氟化合物

  • 颜色 : 蓝色

  • 屏蔽材料 : 铜线

  • 屏蔽电镀材料 :

  • 主体电镀 : 镍打底镀金

  • 导体材料 : 包铜钢

接触件特性

  • 端子基材 : 铍铜合金, 铍铜合金, 铍铜合金

  • 端子接触部电镀材料 :

机械附件

  • 接合直径 (mm): 2.5

尺寸

  • 插配高度 (mm): 2.1

  • 电线尺寸 (AWG): 30

  • 总体电缆外径 : 1.32 mm [ .052 in ]

  • 电线尺寸 (mm²): .0509

  • 导体尺寸 (AWG): 30

  • 电线尺寸 (CMA): 100.5

使用环境

  • 工作温度范围 : -40 – 125 °C [ -40 – 257 °F ]

其他

  • 电缆组件长度 : .1 m [ .32 ft ]
