该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

此产品已不再提供或不再推荐使用。

文档

产品图纸

数据表/目录页

使用说明书

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

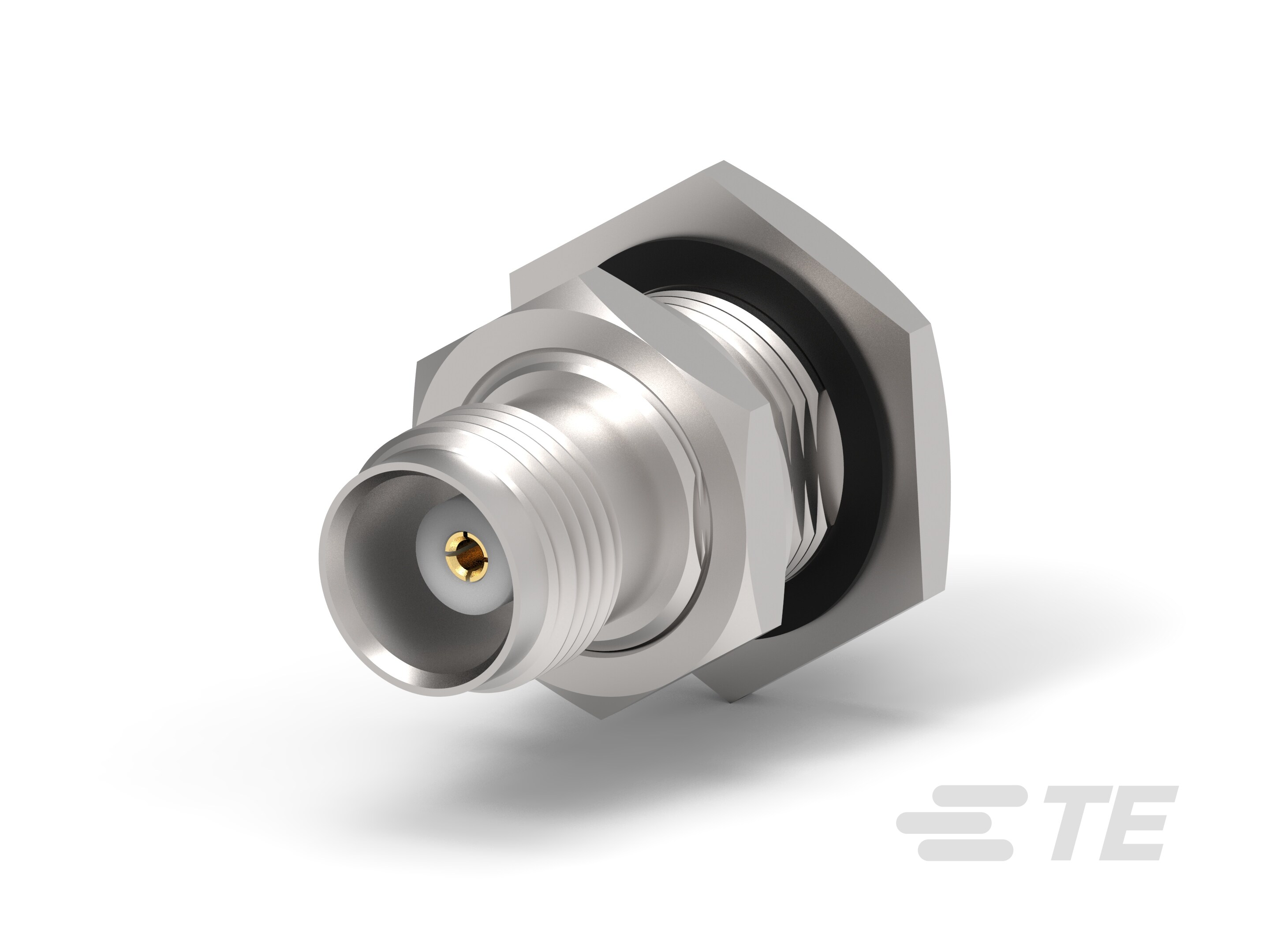

产品类型特性

  • 连接器密封件和插头类型 : 密封圈

  • 射频接口 : TNC

  • 射频连接器种类 : 插座

  • 与射频电缆类型兼容 : RG 402 半刚性

  • 连接器系统 : 线到面板, 线到面板

  • 可密封 :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 1

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 电缆连接器方向 : 直式

  • 主体材料 : 不锈钢

  • 主体材料表面涂层 : 电镀

  • 主体电镀材料 :

接触件特性

  • 射频连接器中心端子电镀材料 :

  • 射频连接器中心端子材料 : 铍铜合金

  • 射频连接器中心端子底板材料 : 铜, 镍

端接特性

  • 线缆端接方法 : 焊接端子

机械附件

  • 射频连接器耦合机制 : 螺纹

  • 连接器安装类型 : 面板安装

  • 制动器 : 不带

尺寸

  • 射频连接器插接外直径(近似值) : 16.26 mm [ .64 in ]

使用环境

  • 工作温度范围 : -65 – 105 °C [ -85 – 221 °F ]

操作/应用

  • 工作频率 (GHz): 15

包装特性

  • 封装方法 : Carton

其他

  • 等级 : 军事

  • 电介质材料 : TFE 碳氟化合物

  • 耦合螺母基材 : 不锈钢

产品合规性
