产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

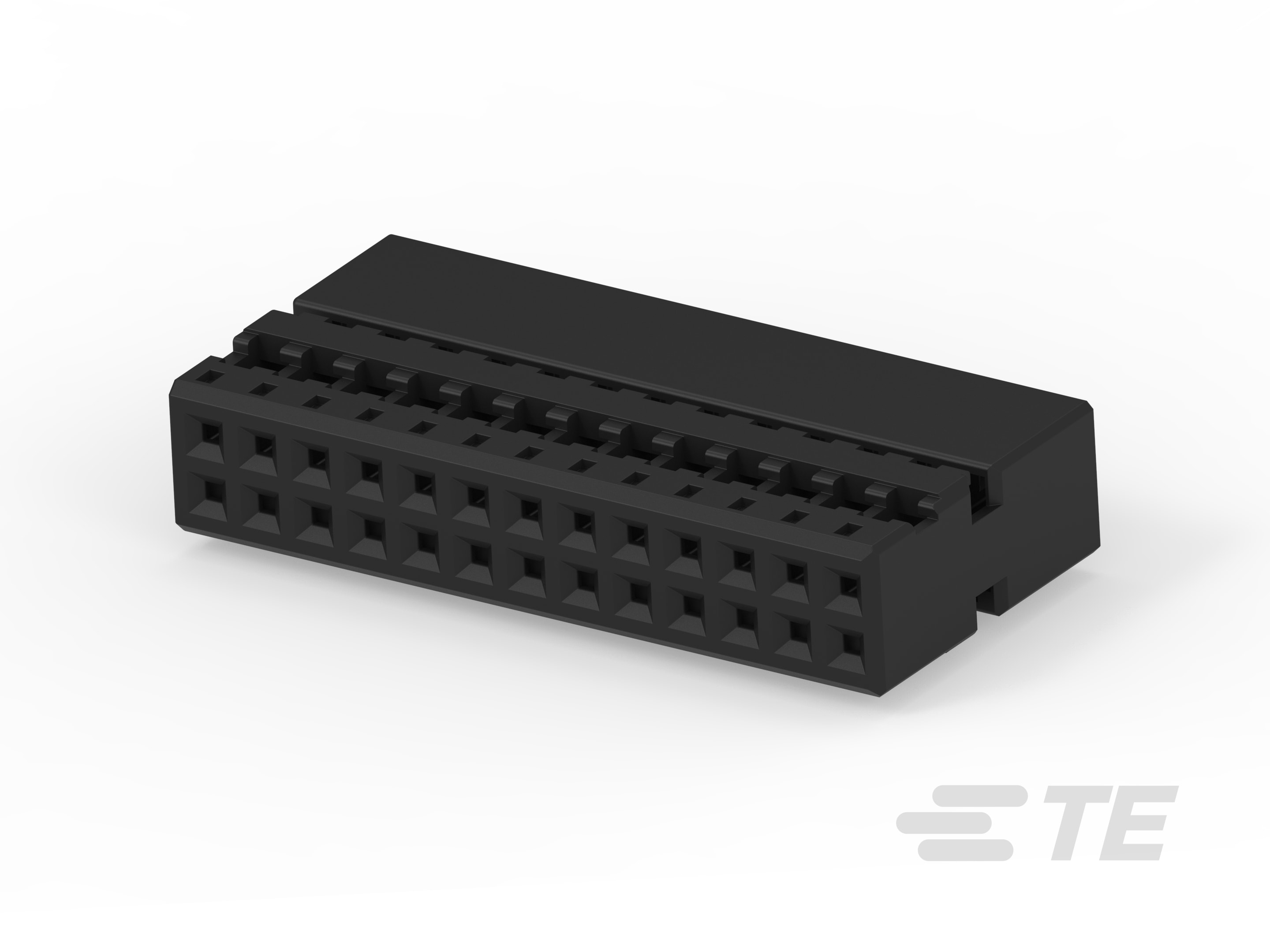

  • 连接器种类 : 母端子外壳

  • Connector System : 线到板, 线到线, 线到设备

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 端子上

  • 应变消除 :

  • 行间距 : 5.9 mm [ .232 in ]

结构特性

  • Number of Positions : 26

  • 行数 : 2

主体特性

  • 颜色 : 黑色

  • 电缆出口角度 : 其他

  • 主体材料 : PBT GF

接触件特性

  • 对接公端宽度 : .63 mm [ .025 in ]

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

尺寸

  • 宽度 : 7 mm [ .276 in ]

  • 高度 : 16 mm [ 0.63 in ]

  • 长度 : 33.7 mm [ 1.327 in ]

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装方法 :

其他

  • 能够保证连接器位置 :

  • 可维修 :

产品合规性
