产品  描述

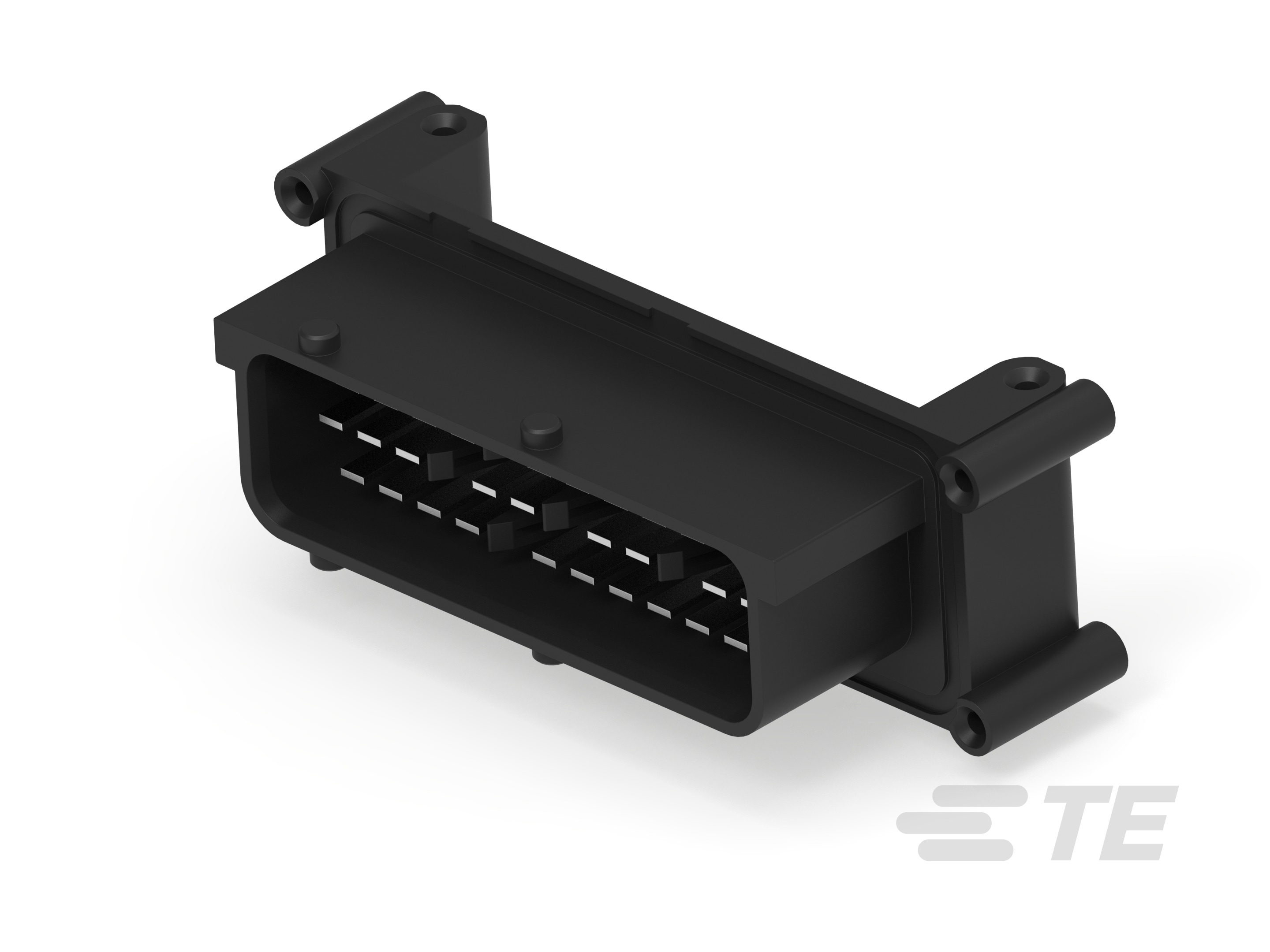

TE 随定时器、MCON 和 AMP MCP 系列提供采用各种所需结构的广泛的低功率/中等功率产品组合。 查看全部 LOW & MEDIUM POWER HEADER (216)

产品图纸

特性

产品  描述

TE 随定时器、MCON 和 AMP MCP 系列提供采用各种所需结构的广泛的低功率/中等功率产品组合。 查看全部 LOW & MEDIUM POWER HEADER (216)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板

  • Sealable :

  • 屏蔽 :

  • 混合头 :

结构特性

  • Number of Positions : 29

  • 行数 : 3

  • 节数 : 1

  • 信号针数量 : 29

主体特性

  • 颜色 : 黑色

接触件特性

  • 公端宽度 : 3 mm [ .118 in ]

  • 公端厚度 : .8 mm [ .031 in ]

  • 接触面电镀 : 锡 (Sn)

端接特性

  • 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 安装孔, 安装孔

  • PCB 安装固定 : 带有

  • 面板安装特性 : 不带

  • 安装孔 : 带有

  • PCB 安装对准 : 带有

  • 安装方向 : 水平/90°

  • 锁定接口 : 带有

壳体特性

  • Centerline (Pitch) : 5 mm [ .196 in ]

尺寸

  • 宽度 : 37.1 mm [ 1.46 in ]

  • PCB 的外形高度 : 32.5 mm [ 1.27 in ]

  • 长度 : 73.2 mm [ 2.88 in ]

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装数量 : 72

  • 封装类型 :
