产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

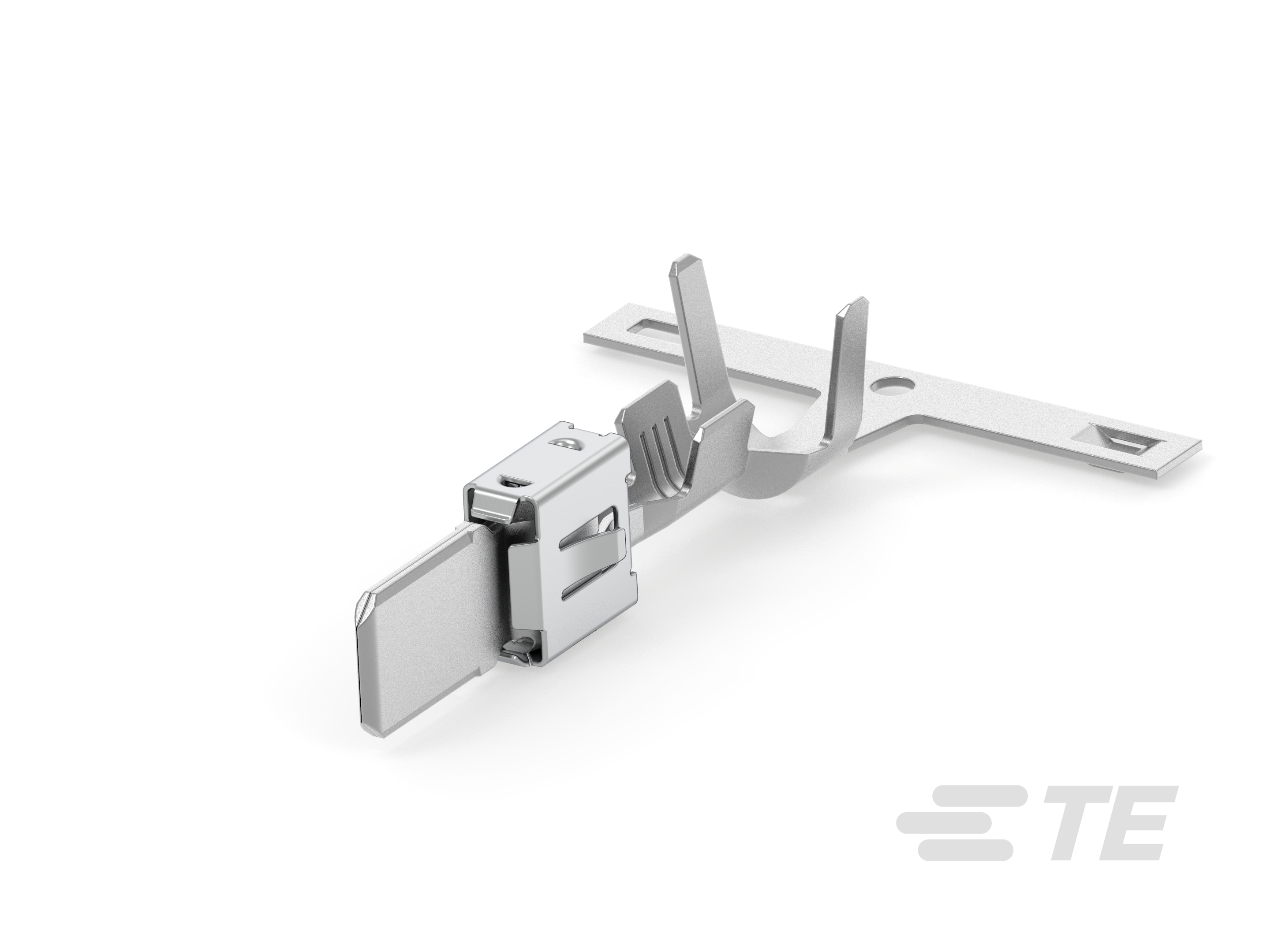

产品类型特性

  • Sealable :

  • 主要锁定特性 : 锁定枪

  • 电线类型 :

接触件特性

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 40

  • 端子和接头种类 : Tab

  • 对接公端宽度 : 5.8 mm [ .228 in ]

  • 对接公端厚度 : .8 mm [ .031 in ]

  • 接触面电镀 : 锡 (Sn)

  • 端子端接区域电镀材料 : 锡 (Sn)

端接特性

  • 端接方法 : 压接

尺寸

  • Wire Size (mm²): 1 – 2.5

  • 线径查找 (AWG): 14, 15, 16

  • 线径查找 (mm²): 1, 1.25, 1.3, 1.5, 2, 2.5

  • 电线绝缘直径 : 2.2 – 2.4 mm [ .236 in ]

使用环境

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

包装特性

  • 封装数量 : 1500

  • 封装方法 :

其他

  • 端子传导 : 25 – 40 A(正常功率)
