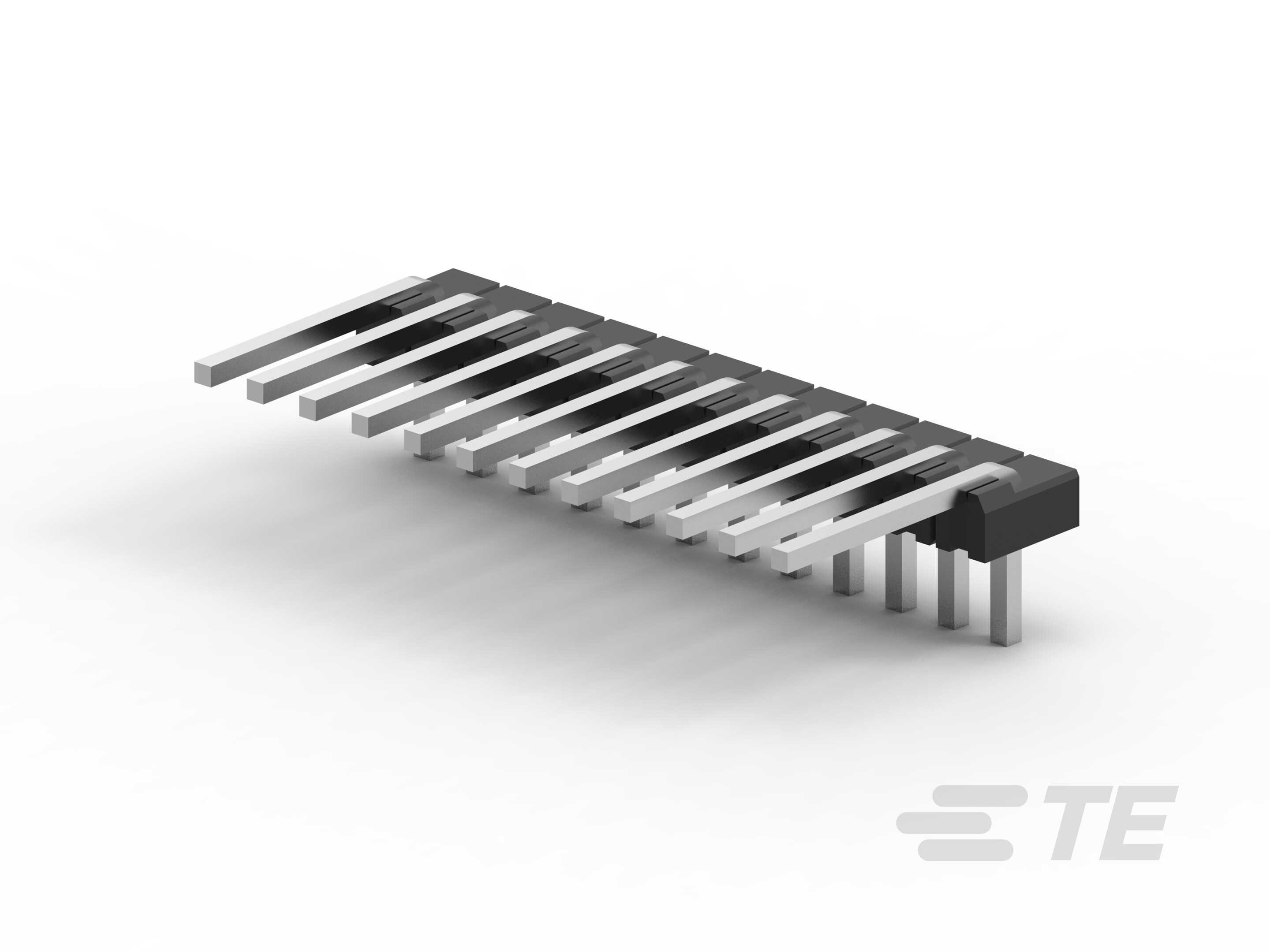

特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 屏蔽 

  • 混合头 

结构特性

  • Number of Positions  12

  • 行数  1

主体特性

  • 颜色  黑色

接触件特性

  • 公端宽度 .63 mm [ .025 in ]

  • 公端厚度 .63 mm [ .025 in ]

  • 接触面电镀  锡 (Sn)

端接特性

  • 端接方法  通孔 - 焊接

机械附件

  • 面板安装固定  不带

  • PCB 安装对准  不带

  • 安装方向  水平/90°

  • 安装孔  不带

  • 锁定接口  不带

  • PCB 安装固定  不带

壳体特性

  • Centerline (Pitch) 2 mm [ .079 in ]

尺寸

  • 宽度 4 mm [ .157 in ]

  • PCB 的外形高度 2 mm [ .078 in ]

  • 长度 24 mm [ .944 in ]

操作/应用

  • Circuit Application  Signal

包装特性

  • 封装数量  200

  • 封装类型 
