特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

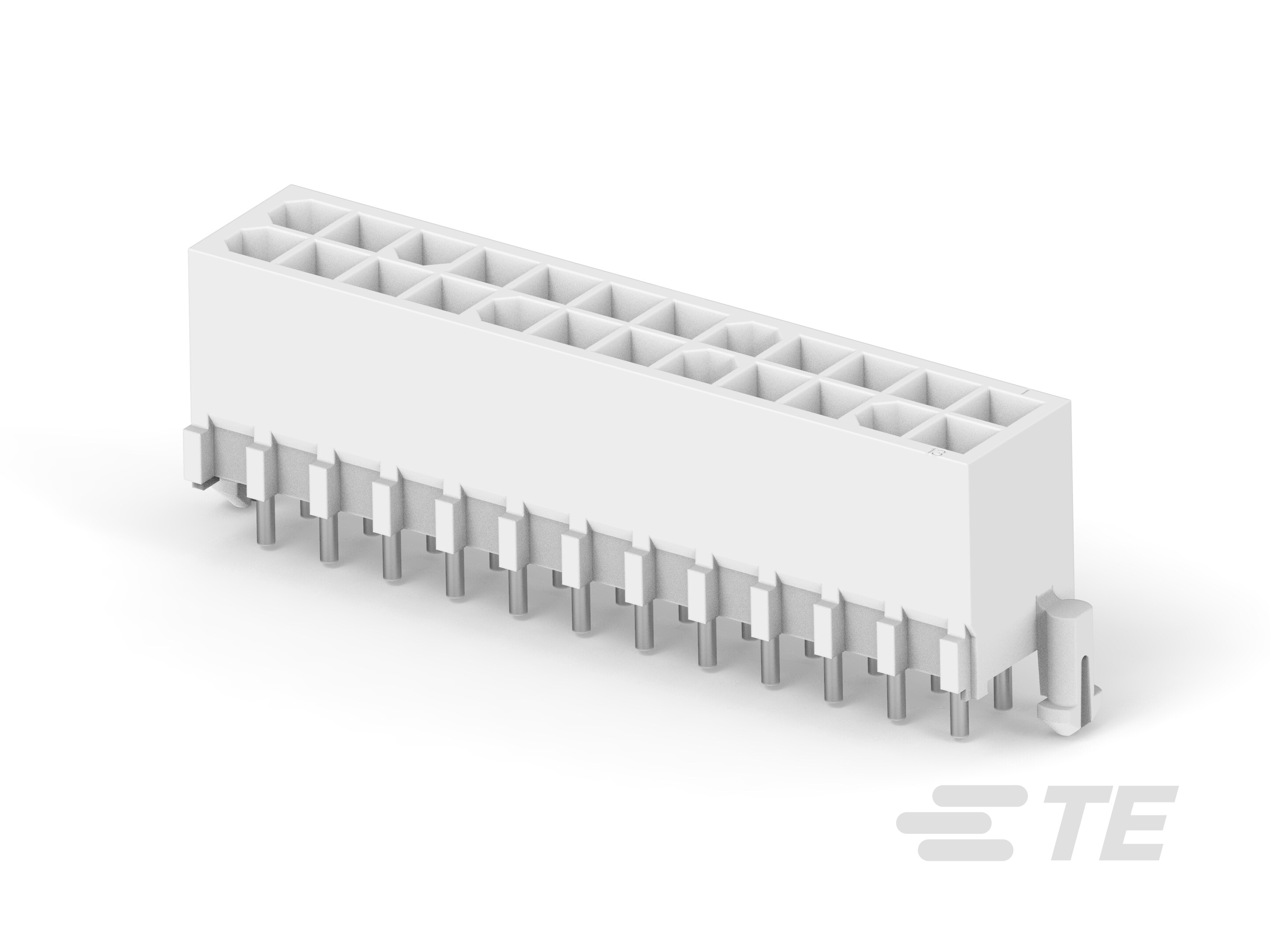

产品类型特性

  • 产品类型 : 连接器

  • 壳体类型 : 母端, 母端

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 插针

结构特性

  • Number of Positions : 24

  • PCB 安装方向 : 垂直

  • 电源针数量 : 24

  • 信号针数量 : 0

  • 行数 : 2

  • 行间距 : 4.14 mm [ .163 in ]

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • Contact Current Rating (Max) (A): 9.5

  • 端子保持力 : Without

  • 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : .76 µm [ 30 µin ]

端接特性

  • 印刷电路板端接方法 : 通孔 - 焊接

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • Centerline (Pitch) : 4.14 mm [ .163 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 白色

  • 外壳材料 : 热塑性

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装方法 :

  • 封装数量 : 200
