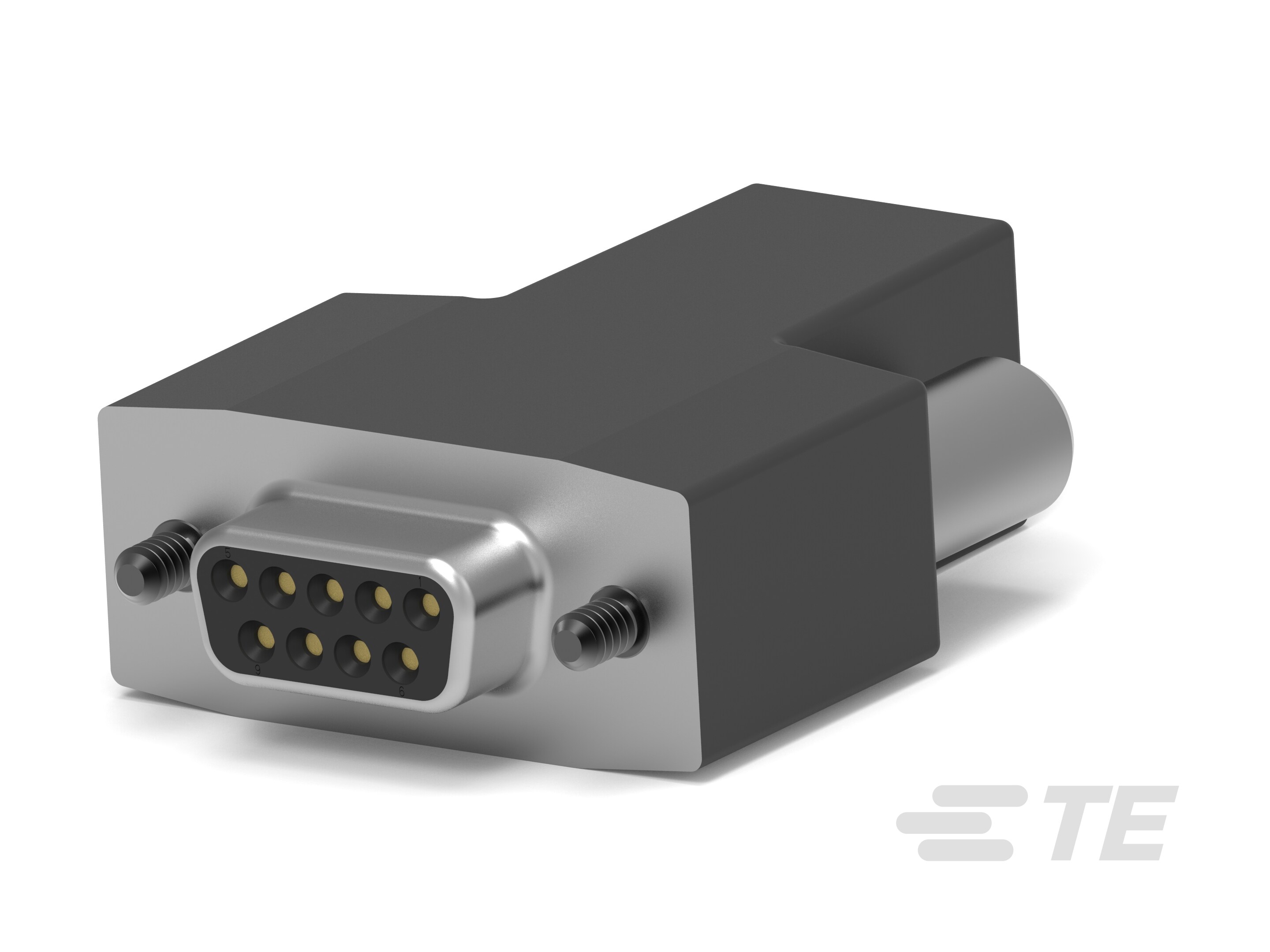

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 外壳类型 : 正面金属外壳

  • 外壳材料 : PVC

  • 连接器种类 : 母端

  • 屏蔽 :

  • Connector System : 缆到缆

  • 外壳尺寸 : 1

  • 线缆类型 : 分离式导线, 环状护套电缆

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 等级 : 标准

  • 产品类型 : 连接器

  • 接地凹痕 : 不带

  • 螺纹尺寸 : 4-40

结构特性

  • Number of Positions : 9

  • 行数 : 2

  • 预装 :

  • 预装配 :

主体特性

  • 外壳材料 :

  • 插针材料 : 热塑塑料

  • 外壳电镀材料 :

  • 屏蔽电镀材料 :

  • 颜色 : 黑色

  • 屏蔽材料 :

接触件特性

  • 端子基材 : 磷青铜

  • PCB 端子端接区域电镀材料 :

  • 端子底板材料 :

  • 端子大小 : 20

  • Contact Current Rating (Max) (A): 5

  • 端子接触部电镀厚度 : .76 µm [ 30 µin ]

  • 端子类型 : 插座

  • 端子接触部电镀材料 :

端接特性

  • 线缆端接方法 : 刺破式压接 (IDC)

机械附件

  • PCB 安装固定类型 :

  • 接合连接器锁扣类型 : 锁紧螺钉, 锁紧螺钉

  • 接合连接器锁扣 : 带有

  • 带导线绝缘 : 带有

  • 连接器安装类型 : 电缆安装

  • 锁紧螺丝材料 : 锌合金

  • 安装角度 : 直式

壳体特性

  • 外壳 : 带有

  • Centerline (Pitch) : 2.77 mm [ .109 in ]

尺寸

  • Cable Diameter (Max) : 9.53 mm [ .375 in ]

  • 电缆绝缘层直径 : 4.83 – 9.53 mm [ .19 – .375 in ]

  • 实心线径范围 (AWG): 30 – 26

  • 实心线径范围 (mm²): .05 – .13

  • 线径范围 : .05 – .15 mm² [ 30 – 26 AWG ]

  • 电线绝缘直径 : 1.52 mm [ .06 in ]

  • 电缆外径 : 4.83 – 9.53 mm [ .19 – .375 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • 插针易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 注释 : 屏蔽外壳扩张工具 58241-4 适用的最大电缆外直径为 9.02 [.355]。, 护套和编织层移除后的最大电缆直径。
