规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

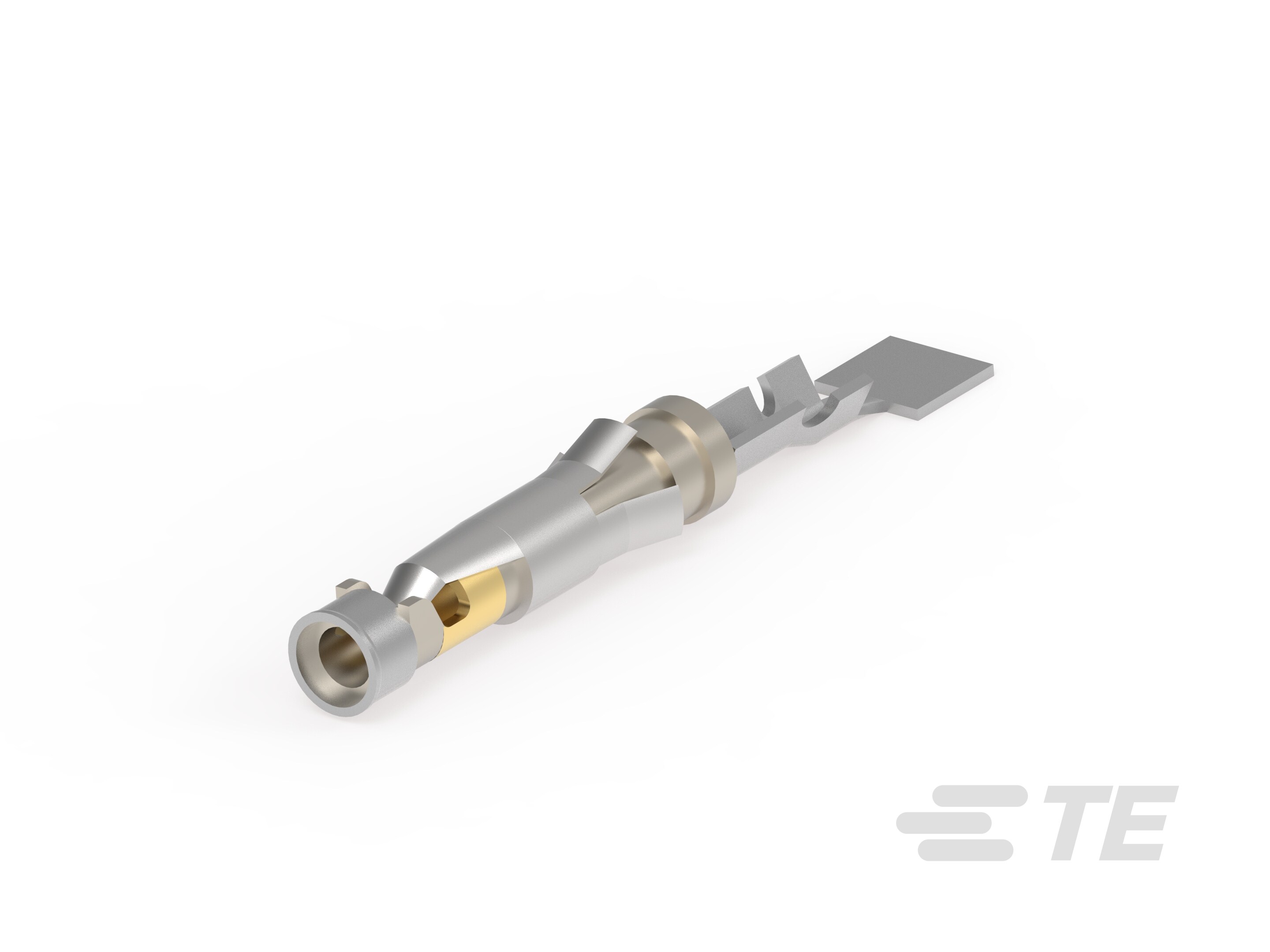

接触件特性

  • 端子大小 : 尺寸 16

  • 端子类型 : 插座

  • 端子接触部电镀材料 :

  • 端子额定电流(最大值) (A): 13

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 端子基材 : 黄铜

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 导线端子端接区域电镀厚度 : 1.27 µm [ 50 µin ]

  • 导线端子端接区域电镀材料 :

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

  • 端子底板材料 :

  • 端子底板材料厚度 : .76 µm [ 30 µin ]

端接特性

  • 产品端接到 : 线缆

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 26 – 24

  • 线径 (mm²): .12 – .2

  • 兼容的绝缘直径范围 : .89 – 1.4 mm [ .035 – .055 in ]

使用环境

  • 工作温度范围 : -55 – 90 °C [ -67 – 194 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 与机构/标准产品兼容 : CSA, UL

包装特性

  • 封装数量 : 100

  • 封装方法 : Box, 零散零件
