该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

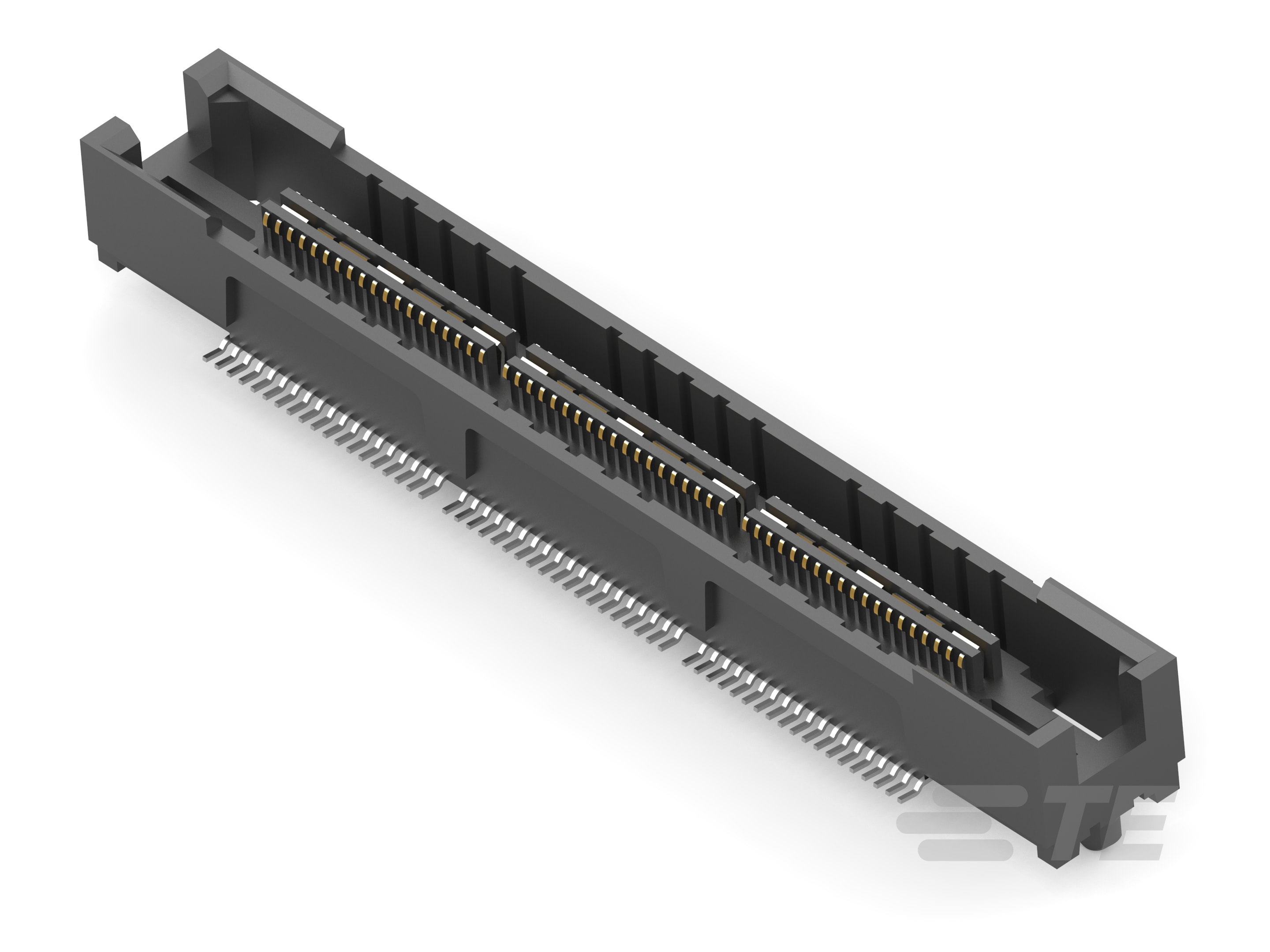

  • RECEPTACLE ASSEMBLY, VERTICAL, .025[0.64]CL, GULL WING LEADS, POCKET TAPE PACKAGED, MICTOR ENG_CD_5767096_B2.pdf 英文版本

数据表/目录页

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 板对板

  • 接头类型 : 全部带罩

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器组件类型 : PCB 安装母端

结构特性

  • 信号位置数量 : 114

  • 可堆叠 :

  • 板对板配置 : 平行

  • 列数 : 57

  • 电源位置数量 : 3

  • 位数 : 114

  • PCB 安装方向 : 垂直

电气特征

  • 工作电压 (VAC): 30

  • 工作电压 (VDC): 3

  • 阻抗 (Ω): 114

  • 绝缘电阻 (MΩ): 2

  • 介质耐压(最大值) (VAC): 500

信号特征

  • 数据速率 (Gb/s): 10

  • 差分信号 :

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子接触部电镀材料表面涂层 : 哑光

  • 端子形状和构造 : 双梁, 双梁

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 端子接合区域电镀材料厚度 (µin): 29.9212

  • 端子布局 : 直插式

  • PCB 端子端接区域电镀材料厚度 : 3.81 – 6.35 µm [ 149.9997 – 249.9995 µin ]

  • 端子接触部电镀材料 :

  • 端子类型 : 插座

  • 端子额定电流(最大值) (A): 11.5

端接特性

  • PCB 端接方法 : 表面贴装

  • 矩形端接柱体和尾部宽度 : .53 mm [ .021 in ]

  • 矩形端接柱体和尾部厚度 : .2 mm [ .008 in ]

机械附件

  • 接合固定 : 不带

  • 接合对准类型 : 极化, 极化

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 不带

  • PCB 安装对准类型 : 定位柱

壳体特性

  • 外壳材料 : 哑光

  • 接合入口位置 : 顶部

  • 中心线(间距) (mm): .64, 24

  • 中心线(间距) (in): .945

尺寸

  • 连接器宽度 : 6.9 mm [ .272 in ]

  • 连接器高度 : 6.1 mm [ .24 in ]

  • 堆叠高度 (mm): 6.6, 9, 10.92, 12.57, 17.96, 18.75, 20, 22.86

  • 堆叠高度 (in): .9

  • 连接器长度 : 50.8 mm [ 2 in ]

使用环境

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 与已批准的标准产品兼容 : CSA 1195944, UL E28476

  • 与机构/标准产品兼容 : CSA, UL

  • UL 阻燃性等级 : UL 94V-0

  • UL 等级 : 已认证

包装特性

  • 封装数量 : 250

  • 封装方法 : Reel
