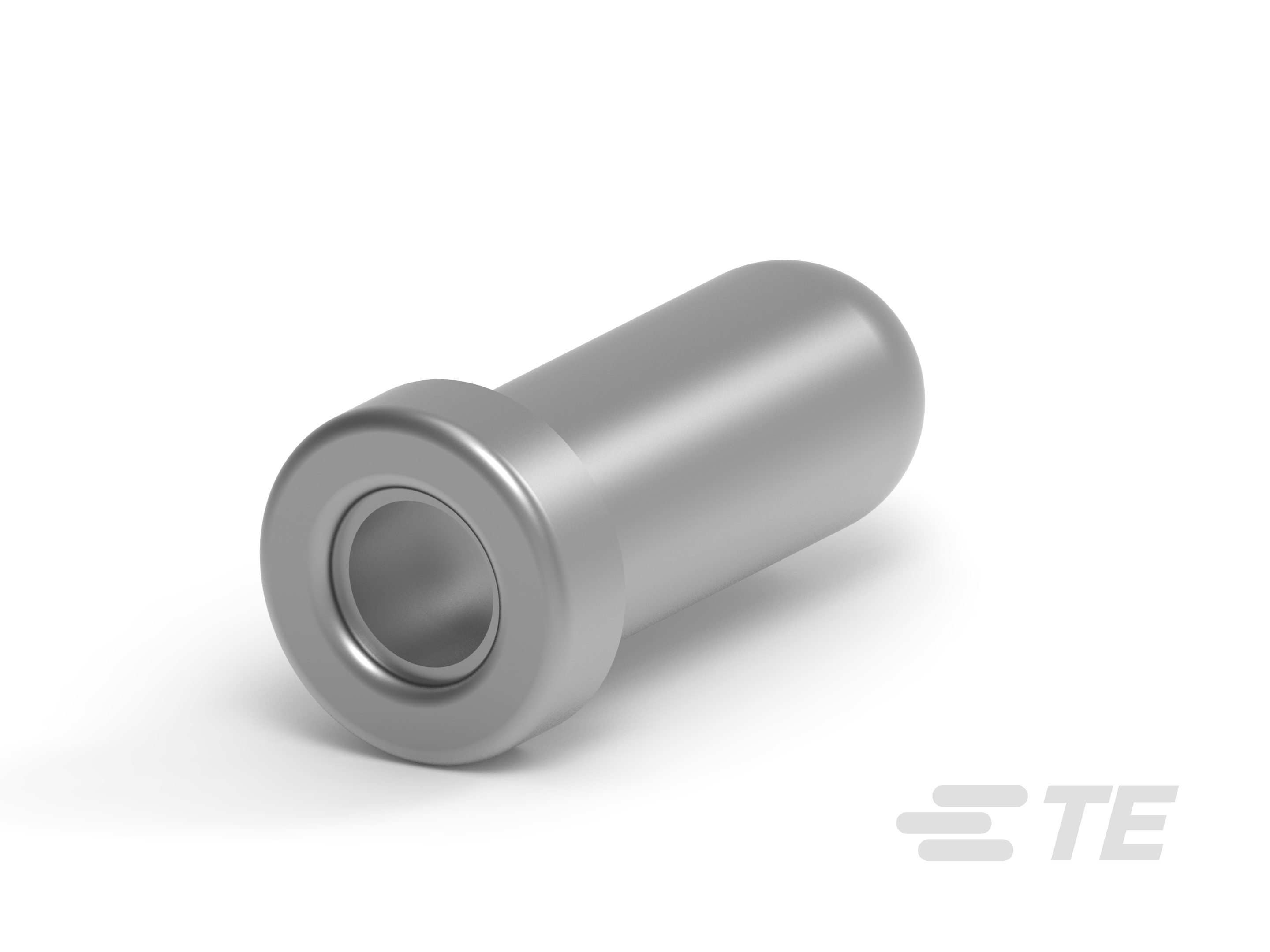

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 套管种类 : 闭合底部

  • Connector System : 缆到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 接触件

  • 外形 :

  • 线缆类型 : 分离式导线

主体特性

  • 密封剂 :

  • 套管电镀材料 :

  • 套管材料 :

接触件特性

  • 端子基材 : 铍铜合金, 铍铜合金, 铍铜合金

  • Contact Current Rating (Max) (A): 4

  • 端子类型 : 插座

  • 接触弹簧电镀厚度 : .762 µm [ 30 µin ]

  • 接触弹簧电镀材料 :

  • 端子接触部电镀厚度 : 30 µm [ 30 µin ]

  • 端子传导(典型值) : 信号(数据)/电源

  • 插座类型 : 分离式

端接特性

  • PCB 板端接方法 : 通孔 - 免焊连接

  • 线缆端接方法 : 焊接

  • 插入法 : 手动/半自动

尺寸

  • 插座长度 : 6.65 mm [ .262 in ]

  • 孔尺寸(建议) : 2.26 mm [ .089 in ]

  • 线缆尺寸 : .518 – 1.31 mm² [ 20 – 16 AWG ]

  • 接合插针直径范围 : .91 – 1.3 mm [ .036 – .051 in ]

  • PCB 厚度(建议) : .79 – 3.18 mm [ .031 – .125 in ]

使用环境

  • 工组温度范围 : -65 – 126 °C [ -85 – 258 °F ]

操作/应用

  • Circuit Application : 电源和信号

包装特性

  • 封装方法 : 活块, 袋

  • 封装数量 : 2000

其他

  • Spring Material : 铍铜合金
