特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

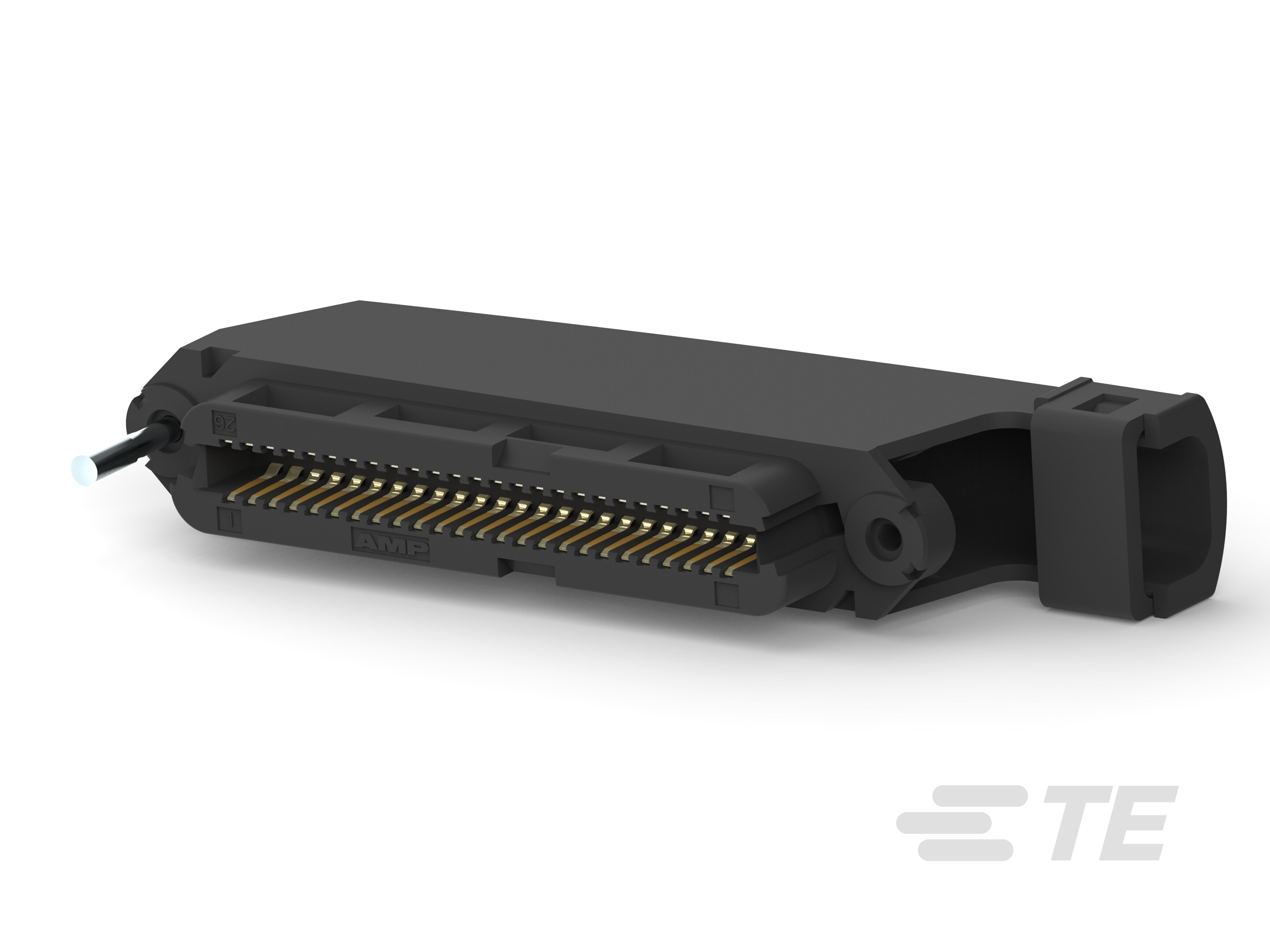

  • 套件类型 : 连接器套件

  • 连接器种类 : 母端

  • 屏蔽 :

  • Connector System : 缆到板, 缆到缆

  • 线缆类型 : 分离式导线, 环状护套电缆

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 产品类别 : 连接器

  • 产品类型 : 套件

  • 插槽类型字母代码 : B

  • 螺纹尺寸 : 4-40

  • 外形 : 标准

  • 连接器分类 : IDC

  • 保护盖 : 带有

结构特性

  • Number of Positions : 50

  • 行数 : 2

主体特性

  • 外盖材料 : 聚乙烯, 聚苯醚

  • 颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • Contact Current Rating (Max) (A): .5, 1

  • 端子接触部电镀厚度 : .76 µm [ 30 µin ]

  • 端子接触部电镀材料 : 金, 钯镍合金镀金

机械附件

  • 接合连接器锁扣类型 : 螺钉锁, 螺钉锁

  • 面板安装特性 : 不带

  • 接合连接器锁扣 : 带有

  • 连接器安装类型 : 电缆安装

壳体特性

  • Centerline (Pitch) : 2.16 mm [ .085 in ]

  • 壳体色点名称 : 蓝色

  • 外壳材料 : 聚苯醚

尺寸

  • Cable Diameter (Max) : 10.8 mm [ .425 in ]

  • 实心线径范围 (AWG): 26 – 24

  • 实心线径范围 (mm²): .13 – .32

  • 多股线径范围 (AWG): 24

  • 多股线径范围 (mm²): .33

  • 线径范围 (AWG): 24

  • 绝缘直径(最大值) : 1.14 mm [ .045 in ]

  • 电缆外径 : 8.89 – 10.8 mm [ .35 – .425 in ]

使用环境

  • 工组温度范围 : -40 – 75 °C [ -40 – 167 °F ]

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装数量 : 1

  • 封装方法 :
