产品  描述

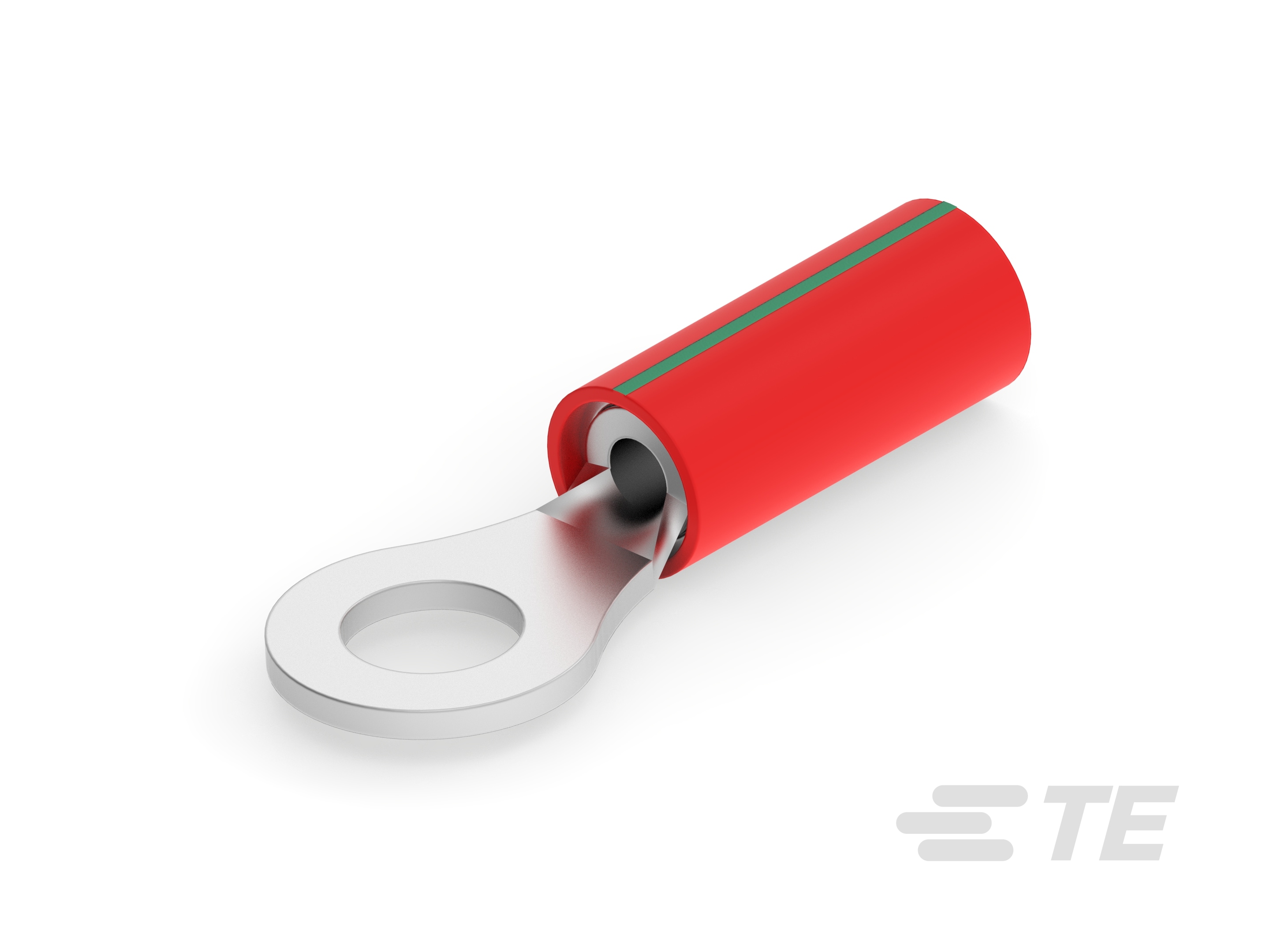

预绝缘 Diamond Grip 环形端子 查看全部 PIDG RING TONGUE TERMINALS (429)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 压线筒类型 : 闭式压线筒

  • 线缆类型 : 常规导线

  • Insulated : Yes

  • 支持种类 : 绝缘限制

  • 螺钉尺寸 : 8, M4

  • 压线筒种类 : 标准

  • 形状代码 : RING-042

  • 线缆组合 : 绞线

结构特性

  • 孔数 : 1

  • 端子角度 : 直式

电气特征

  • 电压(最大值) (V): 300

主体特性

  • 电镀材料 : 铜, 锡

  • 条纹颜色 : 绿色

  • 单件重量 (g): .869

  • 绝缘类型 : 预绝缘

  • 绝缘材料 : 尼龙

接触件特性

  • 端子类型 : 环形端子

  • 端子方向 : 直式

  • 军用部件级别 : I 级

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 螺钉直径 : 4.34 mm [ .171 in ]

  • 舌厚 : .84 mm [ .033 in ]

  • Wire Size (mm²): .3 – .4, .3 – .4

  • 电线绝缘直径(最大值) (mm): 2.79

  • 电线绝缘直径 : .97 – 2.79 mm [ .038 – .11 in ]

  • 电线尺寸 (CMA): 754

  • 压线筒内径 (in): .128

  • 总长 (mm): 23.01

使用环境

  • 工组温度范围 (°C): 105

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 活块

  • 封装数量 : 1000

其他

  • 压线筒颜色 : 红色
