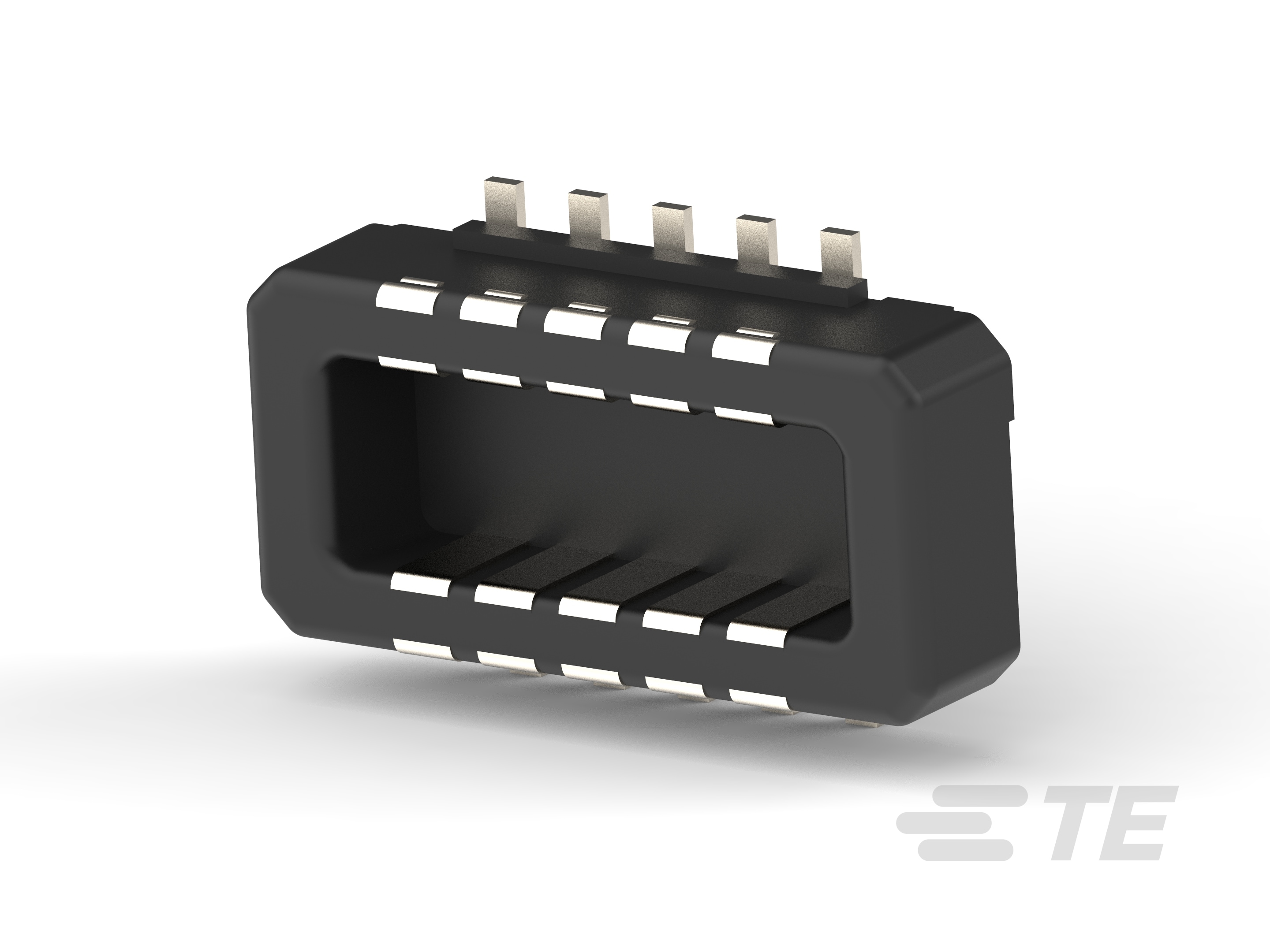

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 板对板

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器组件类型 : PCB 安装接头

结构特性

  • 可堆叠 :

  • 板对板配置 : 平行

  • 位数 : 10

  • 行数 : 2

  • PCB 安装方向 : 垂直

电气特征

  • 工作电压 (VAC): 30

  • 绝缘电阻 (MΩ): 2

  • 介质耐压(最大值) (VAC): 250

主体特性

  • 连接器外形 :

  • 主要产品颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 : 镀金

  • 端子接合区域电镀材料厚度 (µin): 4

  • 对接公端厚度 : .06 mm [ .002 in ]

  • 对接公端宽度 : .27 mm [ .01 in ]

  • 端子布局 : 直插式

  • PCB 端子端接区域电镀材料厚度 : .05 µm [ 1.968 µin ]

  • 端子接触部电镀材料 :

  • 端子类型 : 插针

  • 端子额定电流(最大值) (A): .3

端接特性

  • PCB 端接方法 : 表面贴装

  • 矩形端接柱体和尾部宽度 : .15 mm [ .005 in ]

  • 矩形端接柱体和尾部厚度 : .06 mm [ .002 in ]

机械附件

  • 接合对准类型 : 极化, 极化

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

  • PCB 安装对准 : 不带

  • PCB 安装固定 : 不带

  • PCB 安装对准类型 :

壳体特性

  • 外壳材料 : LCP(液晶聚合物)

  • 接合入口位置 : 顶部

  • 中心线(间距) : .4 mm [ .015 in ]

尺寸

  • 行间距 (mm): .82

  • 连接器高度 : .76 mm [ .029 in ]

  • 堆叠高度 : .98 mm [ .038 in ]

使用环境

  • 工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 装配工艺特点 : 真空盖

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 5000

  • 封装方法 : 卷带包装, 卷带包装
