1-2177063-2

Housing for Male Terminals, Wire-to-Wire, 3 Position, .9 in [23 mm] Centerline, Sealable, Orange, Wire & Cable, Signal, AMP+ HVP800

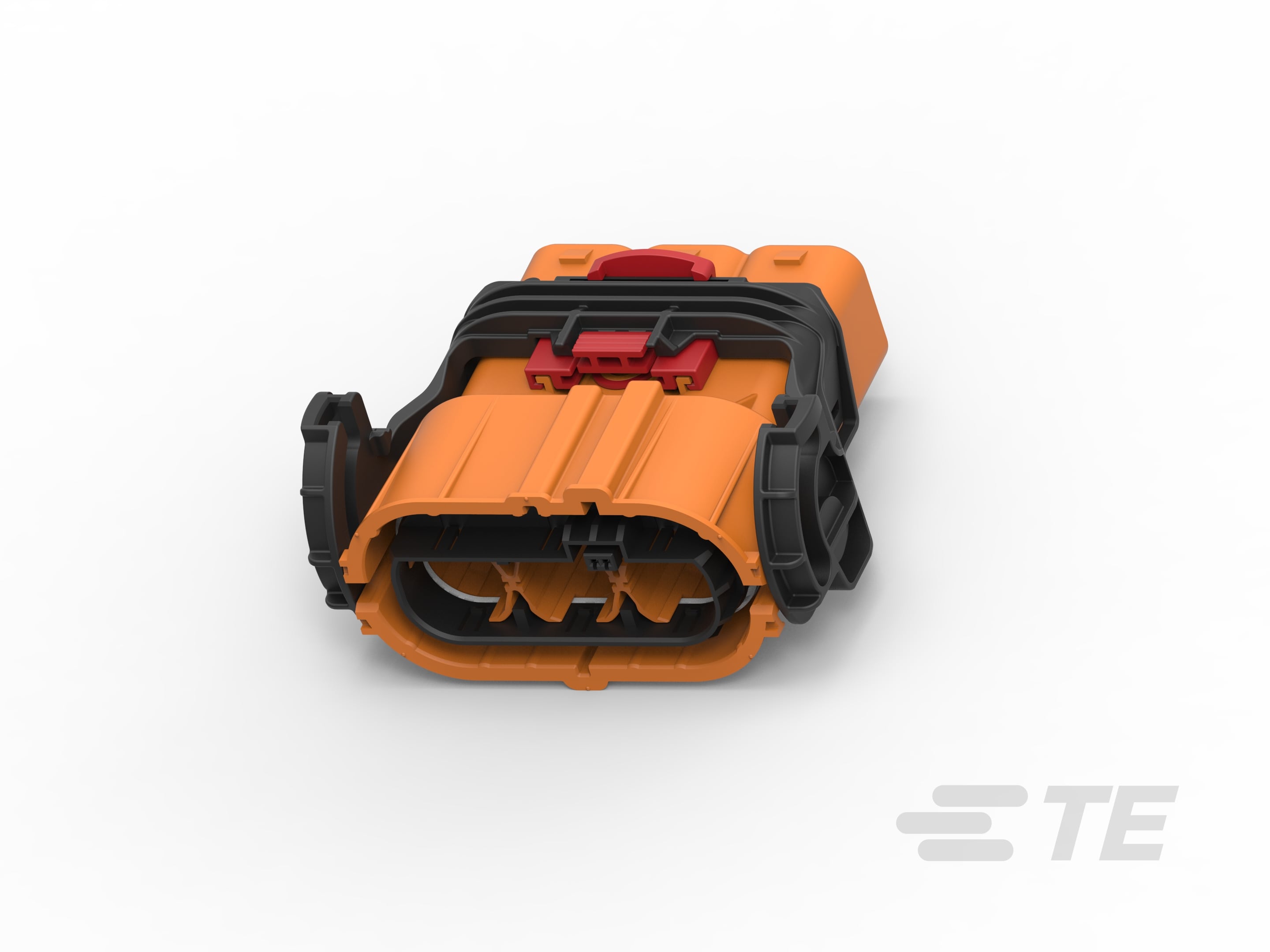

3POS,8MM HV,PLUG HSG,ASSY,SEALED-1-2177063-2

1-2177063-2

Housing for Male Terminals, Wire-to-Wire, 3 Position, .9 in [23 mm] Centerline, Sealable, Orange, Wire & Cable, Signal, AMP+ HVP800

    • AMP+ HVP800
  • TE 内部编号 1-2177063-2
  • TE 内部产品描述 3POS,8MM HV,PLUG HSG,ASSY,SEALED
  • 别名 ID AMP-1-2177063-2 EH1293-000

  • 连接器系统 : 线到线

  • 位数 : 3

  • 连接器和壳体类型 : 公端子护套

  • 中心线（间距） : 23 mm [ .9 in ]

  • 可密封 : 是

查看所有特性
更多 更少

文档

产品图纸

  • 3POS,8mm HV, REC HSG,180DEG,ASSY,SEALED 3pol. gedichtete Assy, 8mm HV, 180 Grad ENG_CD_2177063_G.pdf 英文版本

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到线

  • 连接器和壳体类型 : 公端子护套

  • 可密封 : 是

  • 连接器和端子端接到 : 电线和电缆

  • 混合型连接器 : 否

结构特性

  • 位数 : 3

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 850

  • 标称电压架构 (V): 12, 24, 42, 48, 80, 90, 125, 240, 500, 550, 600

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 橙色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 插针

  • 端子大小 : 8mm

  • 接合插针直径 : 8 mm [ .314 in ]

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 端子位置保证 : 否

壳体特性

  • 外壳材料 : PA GF

  • 中心线（间距） : 23 mm [ .9 in ]

尺寸

  • 产品长度 : 108 mm [ 4.25 in ]

  • 产品宽度 : 92.5 mm [ 3.64 in ]

  • 连接器高度 : 52.5 mm [ 2.06 in ]

使用环境

  • 工作温度（最大值） : 140 °C [ 284 °F ]

  • 工作温度范围 : -40 – 140 °C [ -40 – 284 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 保护等级 : IP6K9K

包装特性

  • 封装方法 : Box

  • 封装数量 : 18

其他

  • 能够保证连接器位置 : 是

  • 可维修 : 否
