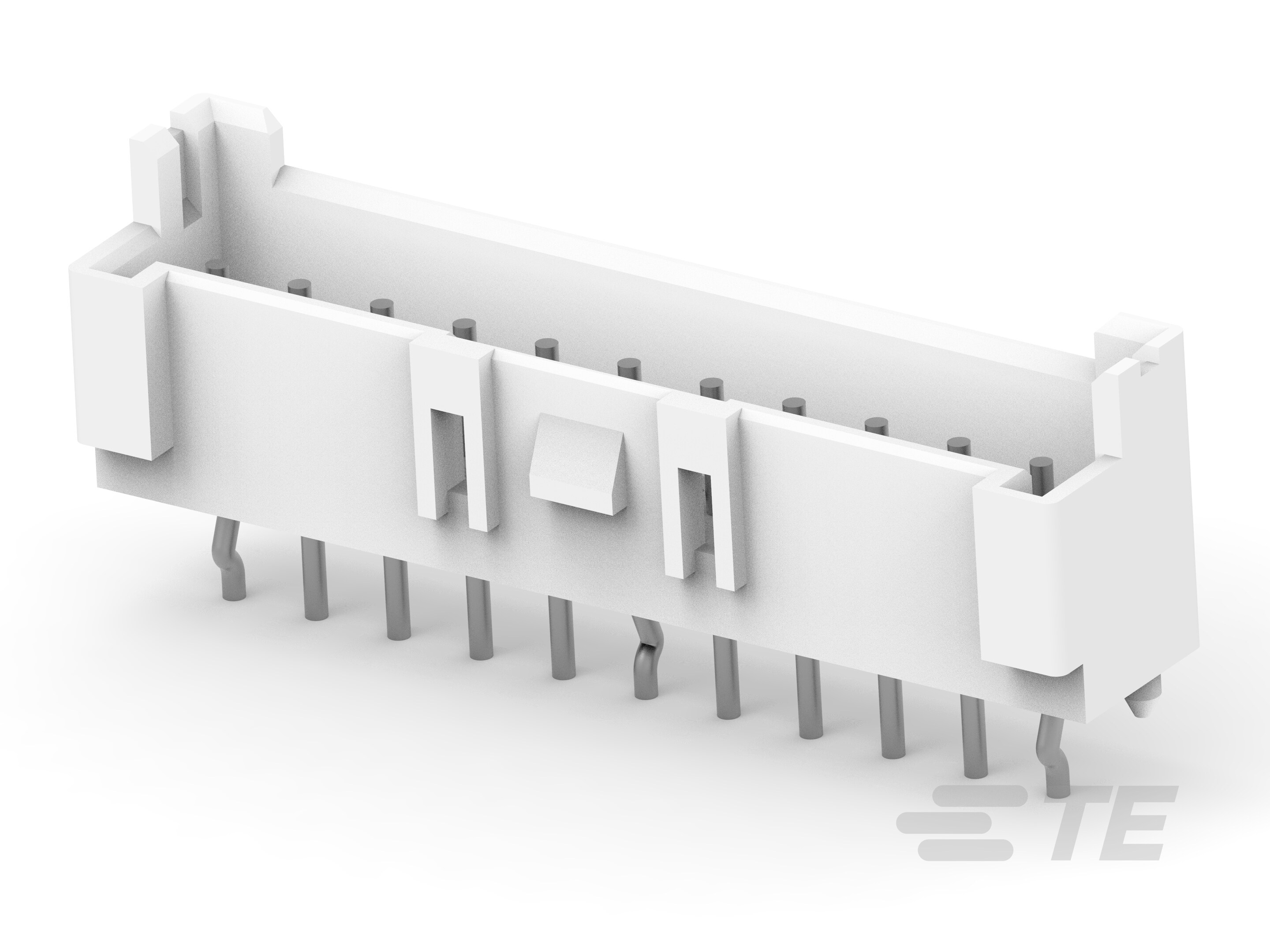

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器组件类型 : PCB 安装接头

结构特性

  • 连接器端子负载状态 : 满载

  • 位数 : 11

  • 行数 : 1

  • PCB 安装方向 : 垂直

电气特征

  • 工作电压 (VAC): 250

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子基材 : 黄铜

  • PCB 端子端接区域电镀材料 :

  • 端子接触部电镀材料表面涂层 : 亮光

  • 端子形状和构造 : 圆形, 圆形, 正方形

  • 端子接合区域电镀材料厚度 : 2 – 5 µm [ 80 – 200 µin ]

  • 接合插针直径 : .6 mm [ .024 in ]

  • 端子布局 : 直插式

  • PCB 端子端接区域电镀材料厚度 : 2.032 µm [ 80 µin ]

  • 端子接触部电镀材料 :

  • 端子类型 : 插针

  • 端子额定电流(最大值) (A): 4.2

  • 端子接触部长度 : 3.6 mm [ .142 in ]

端接特性

  • 端接柱体和尾部长度 : 3.4 mm [ .134 in ]

  • 圆形端接柱体和尾部直径 : .6 mm [ .024 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 接合固定类型 : 锁闩, 锁闩

  • 接合固定 : 带有

  • 接合对准类型 : 极化, 极化

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 带有

  • PCB 安装对准类型 : 定位柱

壳体特性

  • 外壳材料 : PBT

  • 中心线(间距) : 2.5 mm [ .098 in ]

尺寸

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

  • 连接器宽度 : 6.4 mm [ .252 in ]

  • 连接器高度 : 8.8 mm [ .346 in ]

  • 连接器长度 : 30 mm [ 1.18 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 500

  • 封装方法 : Bag
