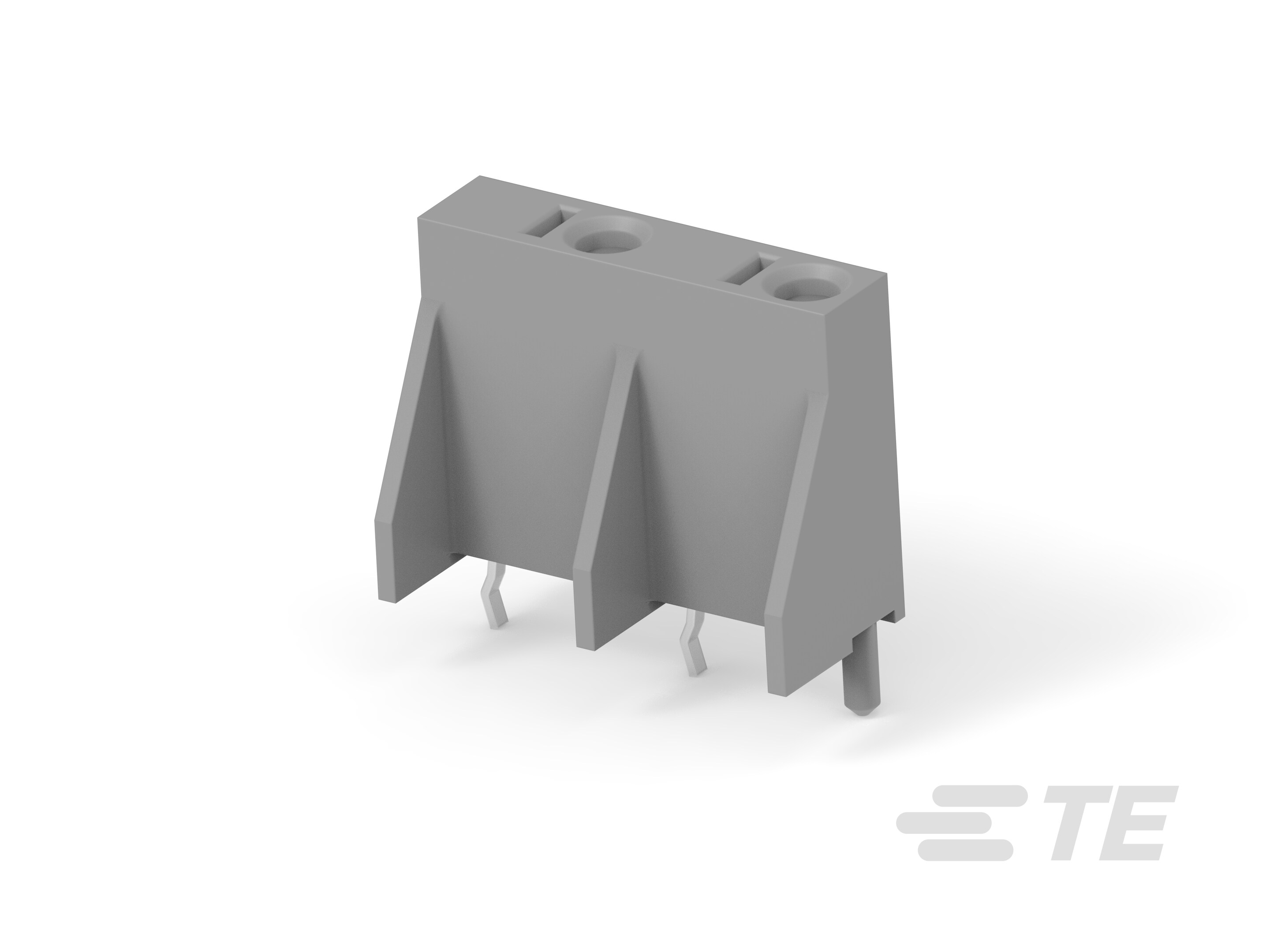

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 连接器

  • 连接器类型 :

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 连接器种类 : 无螺钉导线

  • 线缆类型 : 分离式导线

结构特性

  • Number of Positions : 2

  • 预装 :

  • 行数 : 1

电气特征

  • 工作电压(最大值) (VDC): 600

  • 工作电压(最大值) (VAC): 600

主体特性

  • 接头接合方向 : 垂直

接触件特性

  • 端子接触部电镀材料表面涂层 : 哑光

  • Contact Current Rating (Max) (A): 6

  • 端子接触部电镀厚度 : 2.03 – 3.05 µm [ 79.92 – 120.08 µin ]

  • 端子接触部电镀材料 :

  • 端子布局 : 直插式

  • 端子端接区域电镀厚度 : 3.05 µm [ 120 µin ]

  • 端子端接区域电镀材料 :

  • 冲压成形 :

  • 端子端接区域电镀涂层 : 哑光

端接特性

  • PCB 板端接方法 : 通孔

  • 线缆端接方法 : Poke-In

  • 免工具电线端接 :

机械附件

  • PCB 安装固定类型 : 板锁

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 带有

  • 安装角度 : 垂直

壳体特性

  • Centerline (Pitch) : 8.2 mm [ .323 in ]

  • 外壳材料 : PBT GF

  • 壳体颜色 : 灰色

尺寸

  • 线缆尺寸 (AWG): 18

  • 接受电线绝缘直径范围 : 2.2 mm [ .0866 in ]

  • 柱体接合组件测量 : 25 mm [ .984 in ]

  • PCB 厚度(建议) : 1.8 mm [ .07 in ]

  • 高度 : 13 mm [ .512 in ]

  • 长度 : 25 mm [ .984 in ]

  • 宽度 : 7.35 mm [ .289 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

  • 紫外线暴露额定值 :

识别标记

  • 电路识别特性 : 不带

行业标准

  • 机构/标准号码 : C22.2 编号 182.3, UL 1977

  • 机构/标准 : CSA, UL

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 托盘, 盒和托盘
