文档

产品图纸

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

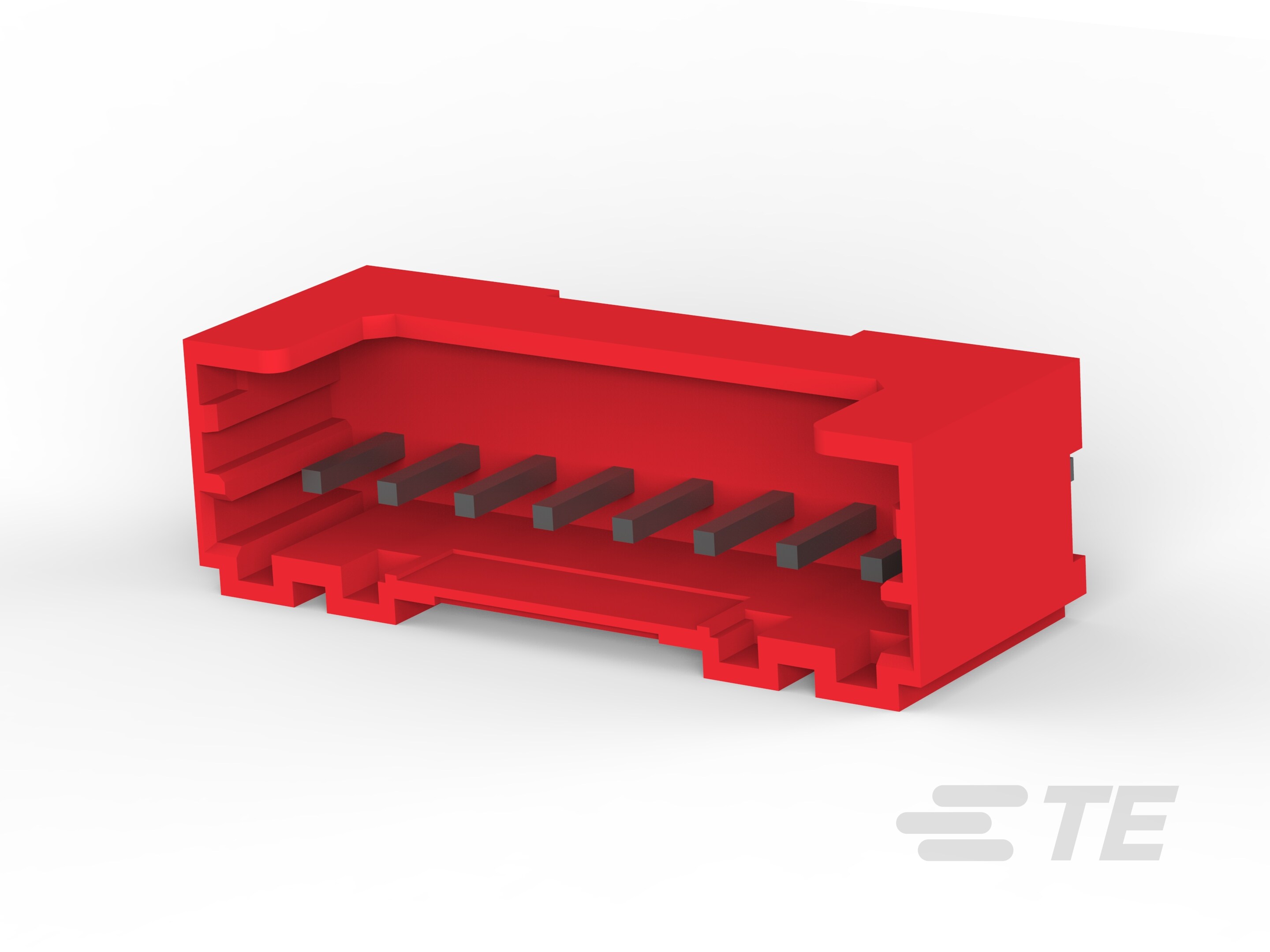

产品类型特性

  • 连接器组件类型 : PCB 安装接头

  • Connector System : 线到板

  • 接头类型 : 带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 连接器类型 : 连接器组件

  • 应力消除 : 不带

结构特性

  • PCB 安装方向 : 垂直

  • Number of Positions : 8

  • 行数 : 1

  • Backwall/Post Interruptions : Without

  • 预装 :

电气特征

  • 工作电压 (VAC): 50

  • 工作电压 (VDC): 50

接触件特性

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 : 预镀锡

  • 端子接触部电镀厚度 : 2 µm [ 78.73 µin ]

  • 端子类型 : 公端

  • Contact Current Rating (Max) (A): 2.2

  • 端子种类 : 直式

  • PCB 端子端接区域电镀厚度 : 2 µm [ 78.73 µin ]

  • 端子布局 : 直插式

  • 端子大小 : 直角

  • PCB 端子端接区域电镀材料 : 预镀锡

机械附件

  • 面板安装特性 : 不带

  • 端子保持力类型 : 不带

  • PCB 安装方式 : 通孔

  • PCB 安装对准 : 带有

  • 接合固定 : 不带

  • PCB 安装固定 : 不带

  • PCB 安装对准类型 : 定位柱

  • 接合对准 : 带有

  • 接合固定类型 : 锁闩

  • 接合对准类型 : 键控

壳体特性

  • Centerline (Pitch) : 2 mm [ .078 in ]

  • 壳体颜色 : 红色

  • 外壳材料 : 尼龙 66 GF

尺寸

  • 高度 : 6.5 mm [ .255 in ]

  • 尾部长度 : 2.6 mm [ .102 in ]

  • 宽度 : 5.6 mm [ .22 in ]

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

  • 长度 : 22 mm [ .866 in ]

  • 接合柱长度 : 3 mm [ .118 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ 22 °F ]

操作/应用

  • 拾放盖 : 不带

  • 适用于 : 插头护套

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装

  • 封装数量 : 200

产品合规性
