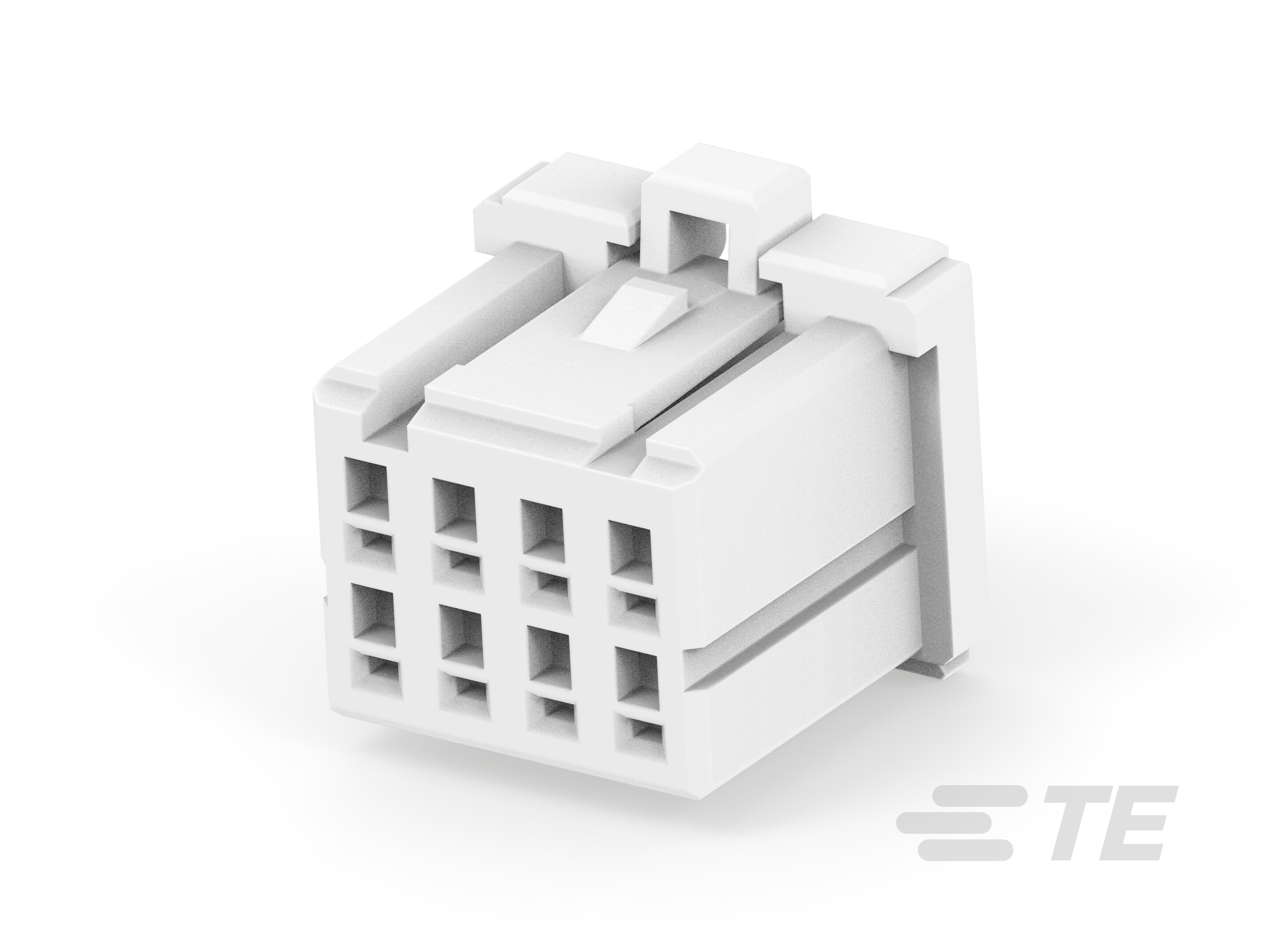

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板, 线到线

  • 行间距 : 3.3 mm [ .129 in ]

  • 连接器种类 : 母端

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 连接器类型 : 护套

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 产品类型 : 连接器

  • 系列编号 : 1000

结构特性

  • 选择性装载 :

  • Number of Positions : 8

  • 行数 : 2

  • 预装 :

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

接触件特性

  • 端子类型 : 插座

  • 分流器/短路棒 : 不带

  • 端子布局 : 矩阵

  • 多端子类型 : 不带

机械附件

  • 面板安装特性 : 不带

壳体特性

  • Centerline (Pitch) : 2.5 mm [ .098 in ]

  • 外壳材料 : 聚酯 GF

  • 壳体颜色 : 自然

尺寸

  • 宽度 : 12.45 mm [ .49 in ]

  • 高度 : 11.3 mm [ .444 in ]

  • 长度 : 12.6 mm [ .496 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 无卤素 :

  • 适用于 : 插头外壳和接头

行业标准

  • 经 VDE 测试 :

  • UL 文件号 : E28476

  • CSA 等级 : 已认证

  • CSA 文件号 : LR7189

  • UL 易燃性等级 : UL 94V-0

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 获得 CSA 认证 :

包装特性

  • 封装数量 : 250

  • 封装方法 :
