1-1825027-4

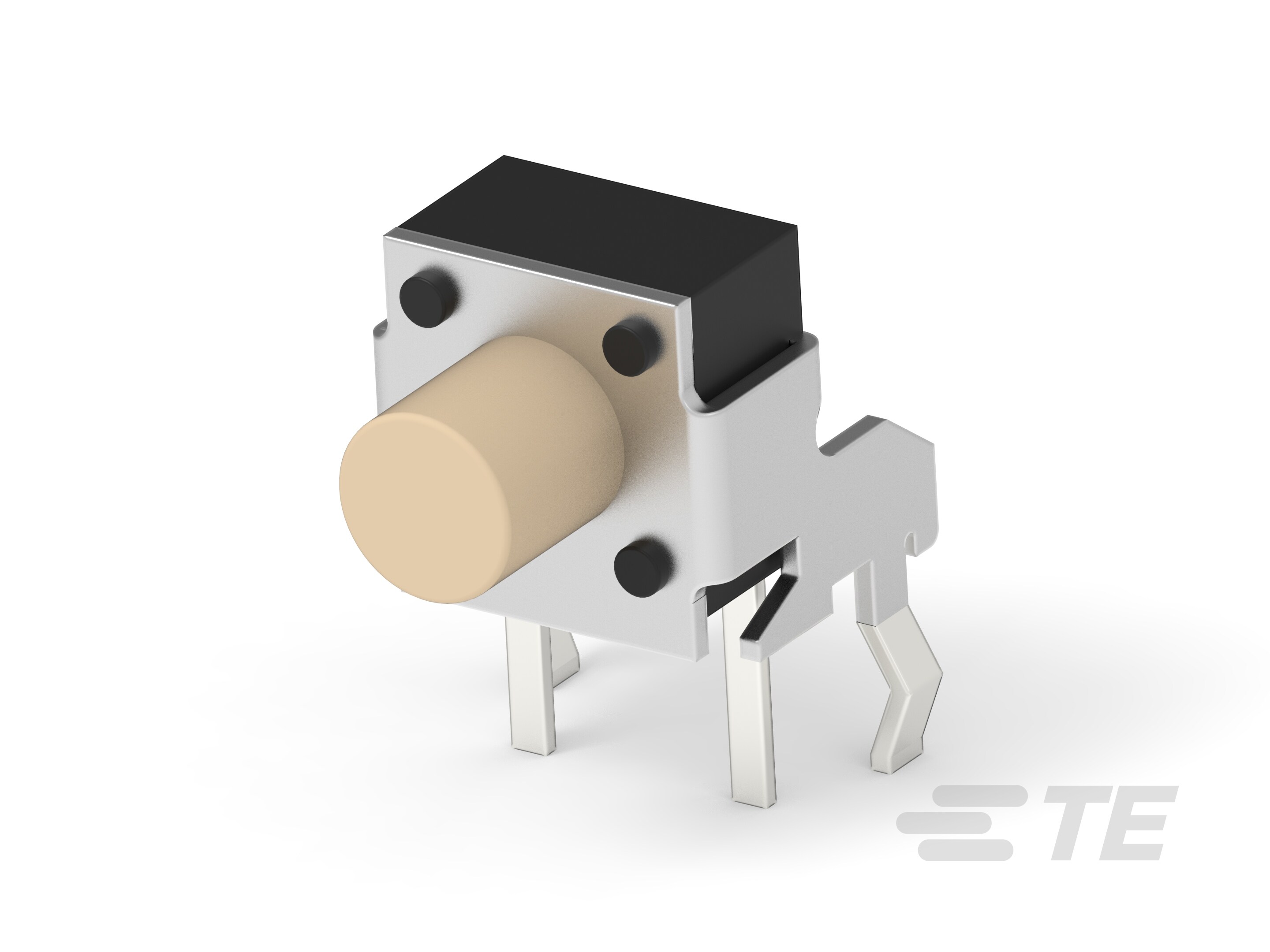

Tactile Switches, Round Actuator Style, NO, Copper Alloy, Silver, Low Profile, Support Bracket, 50mA Contact Current Rating, ​Alcoswitch FSM

FSMRA5JH04=R/A,TACT PB SW,160G-1-1825027-4

1-1825027-4

Tactile Switches, Round Actuator Style, NO, Copper Alloy, Silver, Low Profile, Support Bracket, 50mA Contact Current Rating, ​Alcoswitch FSM

    • Alcoswitch
    • ​Alcoswitch FSM
  • TE 内部编号 1-1825027-4
  • TE 内部产品描述 FSMRA5JH04=R/A,TACT PB SW,160G
  • 别名 ID FSMRA5JH

  • 致动器种类 : 圆形

  • 操作功能 : 否

  • 端子基材 : 铜合金

  • 开关端子电镀材料 : 银

  • 小尺寸 : 带有

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 照明 : 带有

  • 支脚种类 : 扭结

  • 开关连接类型 : 印刷电路板

  • 致动器种类 : 圆形

结构特性

  • 开关反馈类型 : 触觉

  • 操作功能 : 否

  • 支撑架 : 带有

  • 配置（极掷） : 单极 - 单掷

  • 致动器数量 : 单

  • 联动 : 带有

  • ESD 接地端子 : 不带

电气特征

  • 工作电压 (VDC): 24

主体特性

  • 外壳颜色 : 黑色

  • 致动器材料 : PBT

  • 致动器外形 : 扩展型

  • 外壳材料 : 尼龙

  • 产品方向 : 直角

  • 致动器颜色 : 象牙色

  • 驱动力 : 160 g [ 5.64 oz ]

接触件特性

  • 端子基材 : 铜合金

  • 开关端子电镀材料 : 银

  • 端子额定电流 (mA): 50

端接特性

  • PCB 端接方法 : 通孔 - 焊接

壳体特性

  • 小尺寸 : 带有

  • 工艺密封 : 否

尺寸

  • 产品高度 : 7 mm [ .276 in ]

  • 按钮宽度 : 3.2 mm [ .126 in ]

  • 致动器长度 : 3.56 mm [ .14 in ]

使用环境

  • 工组温度范围 (°C): -40 – 105

包装特性

  • 封装方法 : 零散零件
