特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

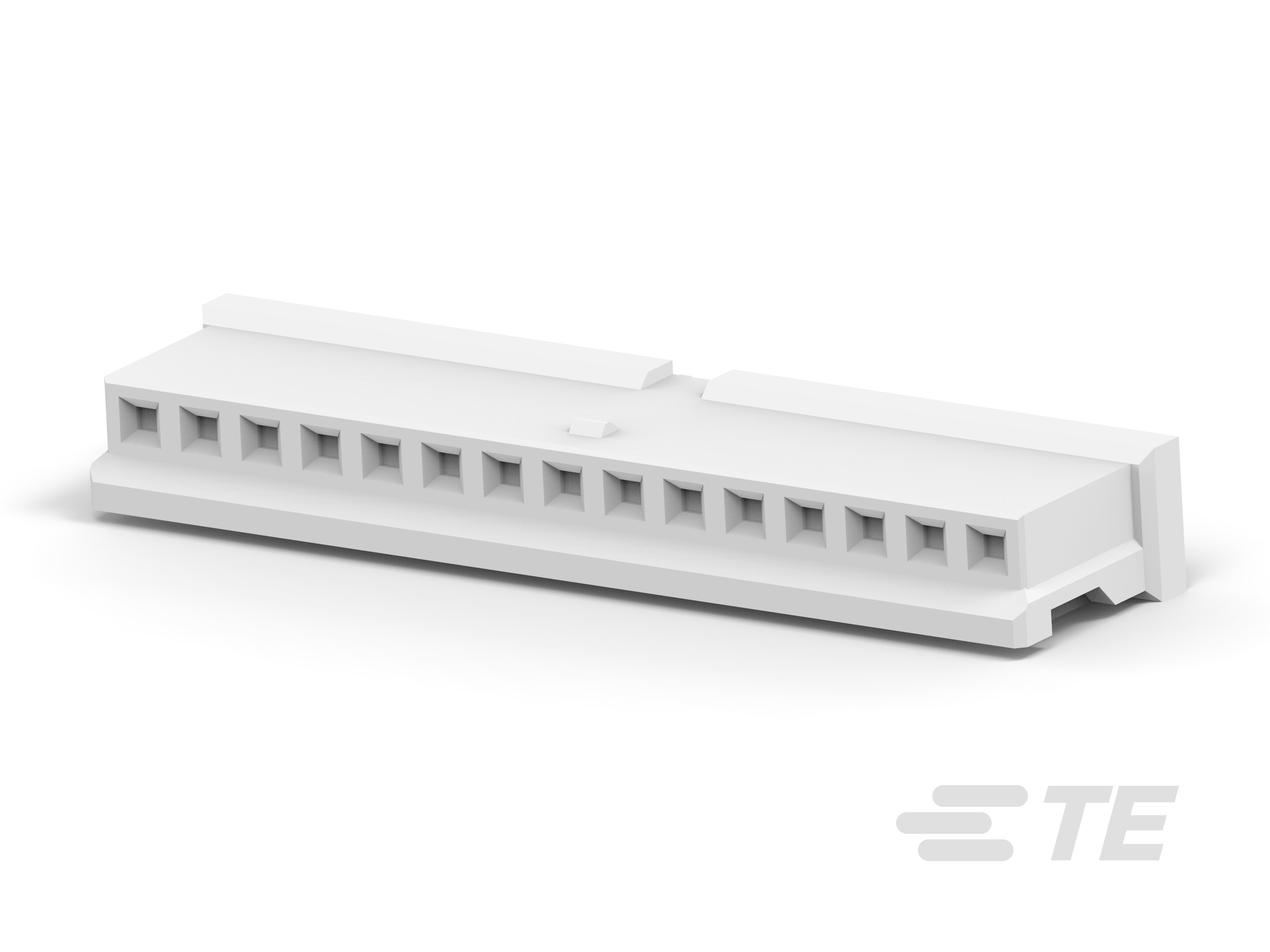

产品类型特性

  • Connector System : 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 应力消除 : 不带

  • 连接器类型 : 护套

  • 连接器种类 : 母端

  • 产品类型 : 连接器

结构特性

  • Number of Positions : 15

  • 行数 : 1

电气特征

  • 工作电压 : 250 VAC

主体特性

  • 颜色 : 土黄色

接触件特性

  • Contact Current Rating (Max) (A): 3

  • 端子设计 : 插座

  • 端子类型 : 插座

  • 端子布局  直插式

端接特性

  • 线缆端接方法 : 压接

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • 接合连接器锁扣 : 不带

  • 接合固定 : 带有

  • 接合固定类型 : 锁定, 锁定

  • 连接器安装类型 : 电缆安装

  • 锁定接口 : 不带

  • 接合对准类型  极化

  • 接合对准 : 带有

壳体特性

  • Centerline (Pitch) : 1.5 mm [ .059 in ]

  • 壳体配置 : 两端闭合

  • 外壳材料 : 热塑塑料

  • 壳体颜色 : 自然

尺寸

  • 长度 : 23.6 mm [ .929 in ]

  • 线缆尺寸 (AWG): 30 – 24

  • 线缆尺寸 (mm²): .05 – .02

  • 高度 : 2.7 mm [ .1063 in ]

  • 宽度 : .2421 in, 6.15 mm

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

  • 适用于 : 插头

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 :

  • 封装数量 : 1000
