特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

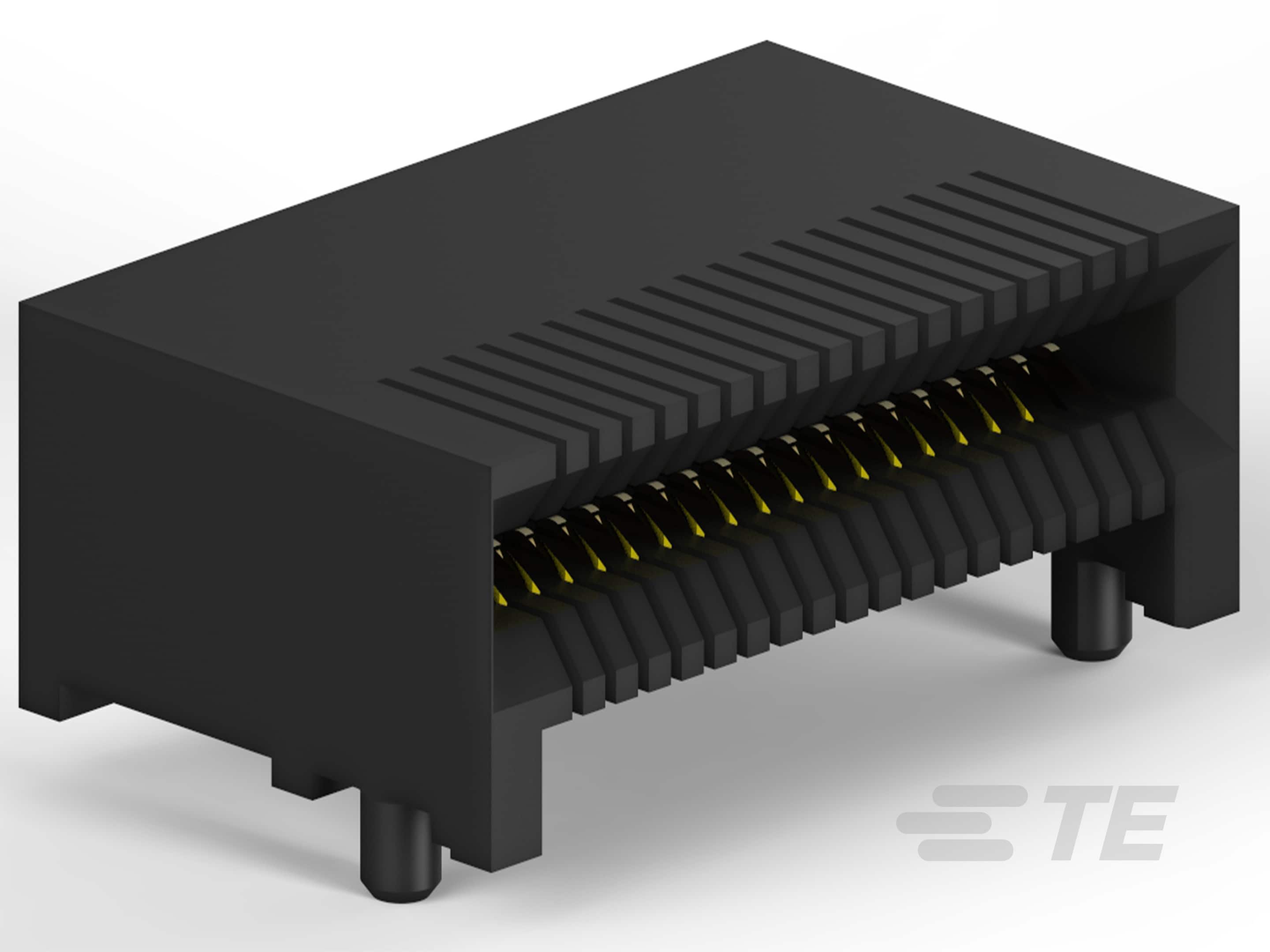

  • 外形尺寸 : QSFP+

  • 产品类型 : 连接器

  • 包括的散热器 :

  • Connector System : 板对板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • Number of Positions : 38

接触件特性

  • PCB 端子端接区域电镀材料 :

  • Contact Current Rating (Max) (A): .5

  • 端子接触部电镀厚度 : .38 µm [ 15 µin ]

  • 端子接触部电镀材料 :

端接特性

  • PCB 板端接方法 : 表面贴装

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • Centerline (Pitch) : .8 mm [ .0315 in ]

尺寸

  • PCB 厚度(建议) : 1.45 mm [ .057 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Signal

  • 适用于 : QSFP+ 壳体

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 卷, 胶带

产品合规性
