1-1747050-4

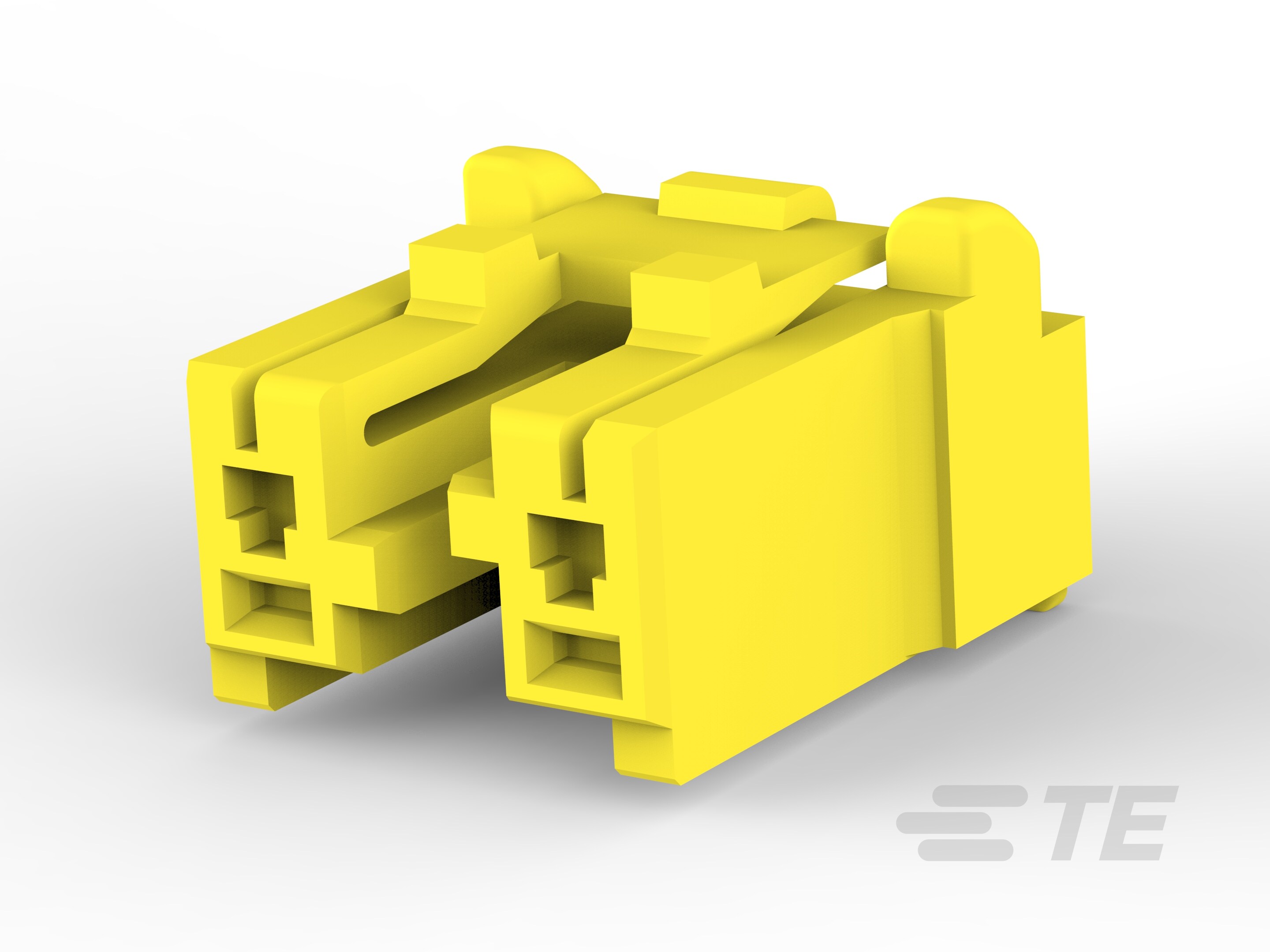

Rectangular Power Connectors, Housing, Plug, Wire-to-Board, 2 Position, 7.92 mm [.312 in] Centerline, Wire & Cable, UL 94V-0, GRACE INERTIA 7.92

GIC 7.92 2POS PLUG YELLOW KEYING B-1-1747050-4

1-1747050-4

Rectangular Power Connectors, Housing, Plug, Wire-to-Board, 2 Position, 7.92 mm [.312 in] Centerline, Wire & Cable, UL 94V-0, GRACE INERTIA 7.92

    • GRACE INERTIA 7.92

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 位数 : 2

  • 中心线（间距） : 7.92 mm [ .312 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

Product And Material Test Reports

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 2

  • 电源位置数量 : 2

  • 信号位置数量 : 2

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 300

  • 工作电压 (VDC): 300

接触件特性

  • 端子接触部电镀材料 : 锡

  • 端子额定电流（最大值） (A): 10

  • 壳体内的端子定位力 : 带有

  • 端子类型 : 母端

  • 端子接合区域电镀材料厚度 : .8 µm [ 31.5 µin ]

  • 多端子类型 : 不带

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 中心线（间距） : 7.92 mm [ .312 in ]

  • 壳体颜色 : 黄色

  • 外壳材料 : 尼龙 6/6 GF

尺寸

  • 线径 (AWG): 24 – 16

  • 线径 (mm²): .22 – 1.38

  • 线径 (CMA): 434.18 – 2723.46

使用环境

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

识别标记

  • 电路识别特性 : 不带

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : GWT 750°C（无火焰）

包装特性

  • 封装数量 : 1500

  • 封装方法 : Bag
