1-1744128-2

有效

Pin Contact, Tin, Power, -40 – 257 °F [-40 – 125 °C]

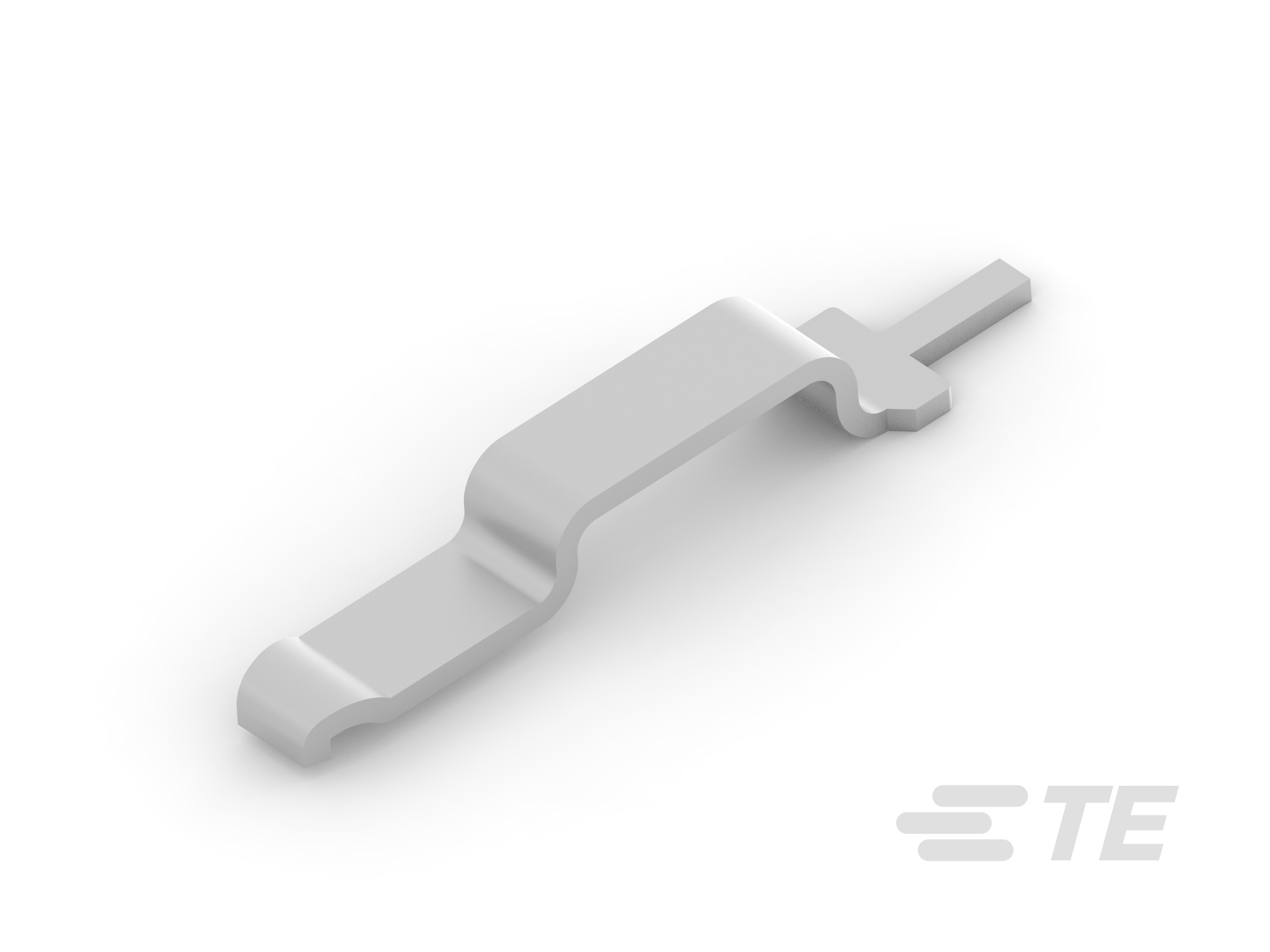

PCB CONTACT,CU/AG,R/A,LONG-1-1744128-2

1-1744128-2

有效

Pin Contact, Tin, Power, -40 – 257 °F [-40 – 125 °C]

TE 内部编号 1-1744128-2
TE 内部产品描述 PCB CONTACT,CU/AG,R/A,LONG

端子类型 : 插针
产品端接到 : 印刷电路板
端子接触部电镀材料 : 锡
端子额定电流（最大值） (A): 25
电路应用 : 电源

查看所有特性

配套部件及工具

文档

产品图纸

PCB CONTACT, 25 AMP, POWER SERIES ENG_CD_1744128_A.pdf 英文版本

CAD 文件

3D PDF 3D_CVM_CVM_1-1744128-2_A_c-1-1744128-2-a-3d.pdf 3D
下载查看 ENG_CVM_CVM_1-1744128-2_A_c-1-1744128-2-a.2d_dxf.zip 英文版本
ENG_CVM_CVM_1-1744128-2_A_c-1-1744128-2-a.3d_igs.zip 英文版本
ENG_CVM_CVM_1-1744128-2_A_c-1-1744128-2-a.3d_stp.zip 英文版本

产品规格

应用规格 ENG_SS_114-13071_D.pdf 英文版本
ENG_SS_114-13127_B.pdf 英文版本
工程报告 S_502-1136_A.tif 英文版本
S_502-1136_A.pdf 英文版本
ENG_SS_502-1160_A.pdf 英文版本
ENG_SS_502-1189_A.pdf 英文版本
ENG_SS_502-1206_A.pdf 英文版本
产品规格 ENG_SS_108-2104_O2.pdf 英文版本
ENG_SS_108-2149_O3.pdf 英文版本
ENG_SS_108-2150_O3.pdf 英文版本
ENG_SS_108-2151_O3.pdf 英文版本

规格特性

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

接触件特性

端子类型 : 插针
端子接触部电镀材料 : 锡
端子额定电流（最大值） (A): 25

端接特性

产品端接到 : 印刷电路板
矩形端接柱体和尾部宽度 : 1.27 mm [ .05 in ]
矩形端接柱体和尾部厚度 : .81 mm [ .031 in ]

使用环境

工作温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : 袋和盒

产品合规性
