特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

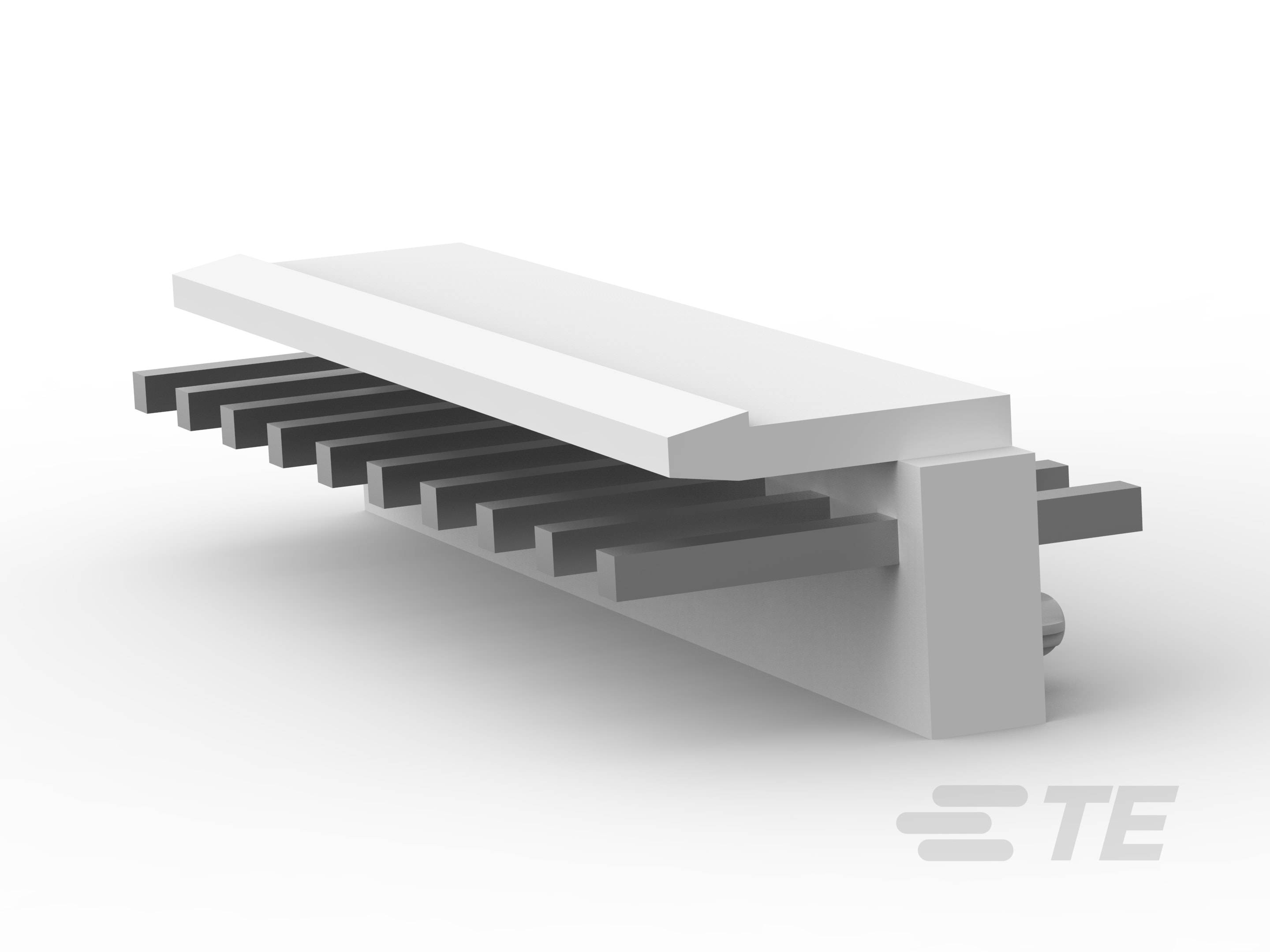

  • Connector Assembly Type : PCB Mount Header

  • Connector System : 线到板

  • 接头类型 : 不带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 连接器类型 : 连接器组件

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 应力消除 : 不带

结构特性

  • 选择性装载 :

  • PCB 安装方向 : 垂直

  • Number of Positions : 10

  • 行数 : 1

  • Backwall/Post Interruptions : Without

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 :

  • 端子接触部电镀材料表面涂层 : Tin

  • 端子接触部电镀厚度 : .8 µm [ 31.49 µin ]

  • 端子类型 : 插针

  • Contact Current Rating (Max) (A): 8

  • 端子种类 : 直式

  • PCB 端子端接区域电镀厚度 : .8 µm [ 31.49 µin ]

  • 端子布局 : 直插式

  • 端子传导(典型值) : 电源

  • PCB 端子端接区域电镀材料 :

  • 端子设计 : 方柱

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装方式 : 通孔

  • PCB 安装对准 : 不带

  • 接合固定 : 带有

  • PCB 安装固定 : 带有

  • 接合对准 : 带有

  • 接合固定类型 : 锁闩

  • 接合对准类型 : 极化公端

  • 端子定位力 : 不带

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • 壳体颜色 : 自然

  • 外壳材料 : 尼龙

尺寸

  • 高度 : 10.9 mm [ .4291 in ]

  • 尾部长度 : 3.7 mm [ .146 in ]

  • 宽度 : 8.2 mm [ .323 in ]

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

  • 长度 : 39.54 mm [ 1.5566 in ]

  • 接合柱长度 : 7.7 mm [ .303 in ]

使用环境

  • 工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]

操作/应用

  • 拾放盖 : 不带

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 :

  • 封装数量 : 500
