1-1743680-2

Housing for Female Terminals, Cable-to-Panel, 21 Position, Black, Signal, Cable Mount (Free-Hanging), Multilock Connector System

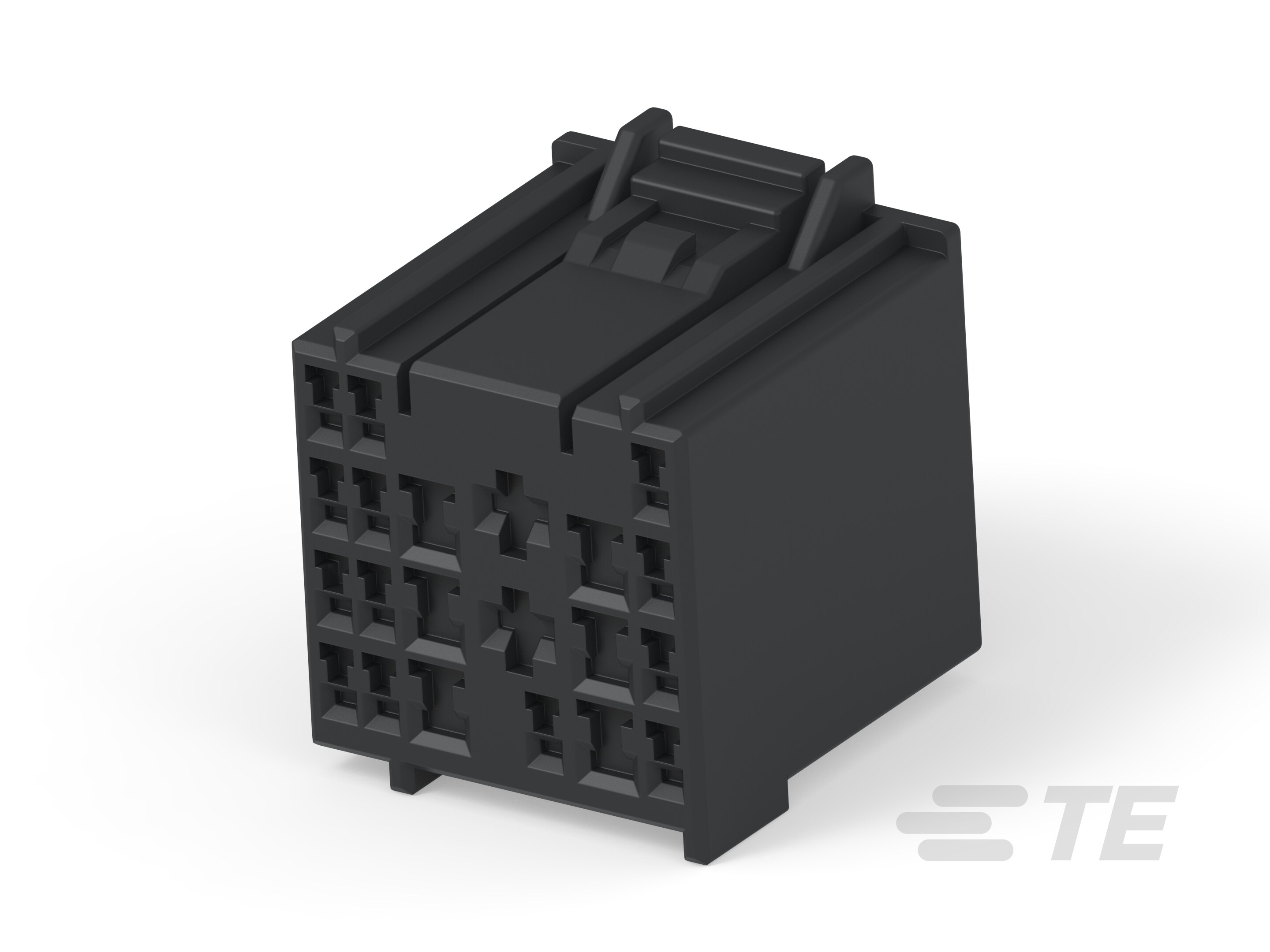

DTB 21P PLUG ASSY BLK-1-1743680-2

1-1743680-2

Housing for Female Terminals, Cable-to-Panel, 21 Position, Black, Signal, Cable Mount (Free-Hanging), Multilock Connector System

    • Multilock Connector System

  • 连接器系统 : 线到面板, 线到面板

  • 位数 : 21

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 否

  • 对接公端宽度 (mm): 1.01, 2.28, 2.8

  • 对接公端宽度 (in): .04, .09, .11

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到面板, 线到面板

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 否

  • 主要锁定特性 : 外壳集成

  • 混合型连接器 : 是

结构特性

  • 位数 : 21

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1mm, 2.3mm, 2.8mm

  • 对接公端宽度 (mm): 1.01, 2.28, 2.8

  • 对接公端宽度 (in): .04, .09, .11

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 端子位置保证 : 否

壳体特性

  • 外壳材料 : PBT

尺寸

  • 产品长度 : 23.3 mm [ .917 in ]

  • 产品宽度 : 25 mm [ .984 in ]

  • 连接器高度 : 27.1 mm [ 1.06 in ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : Tray

  • 封装数量 : 100

其他

  • 能够保证连接器位置 : 否

  • 可维修 : 否
