1-1718093-1

PCB Mount Header, Vertical, Wire-to-Board, 42 Position, 4 mm [.157 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, Timer Connector System

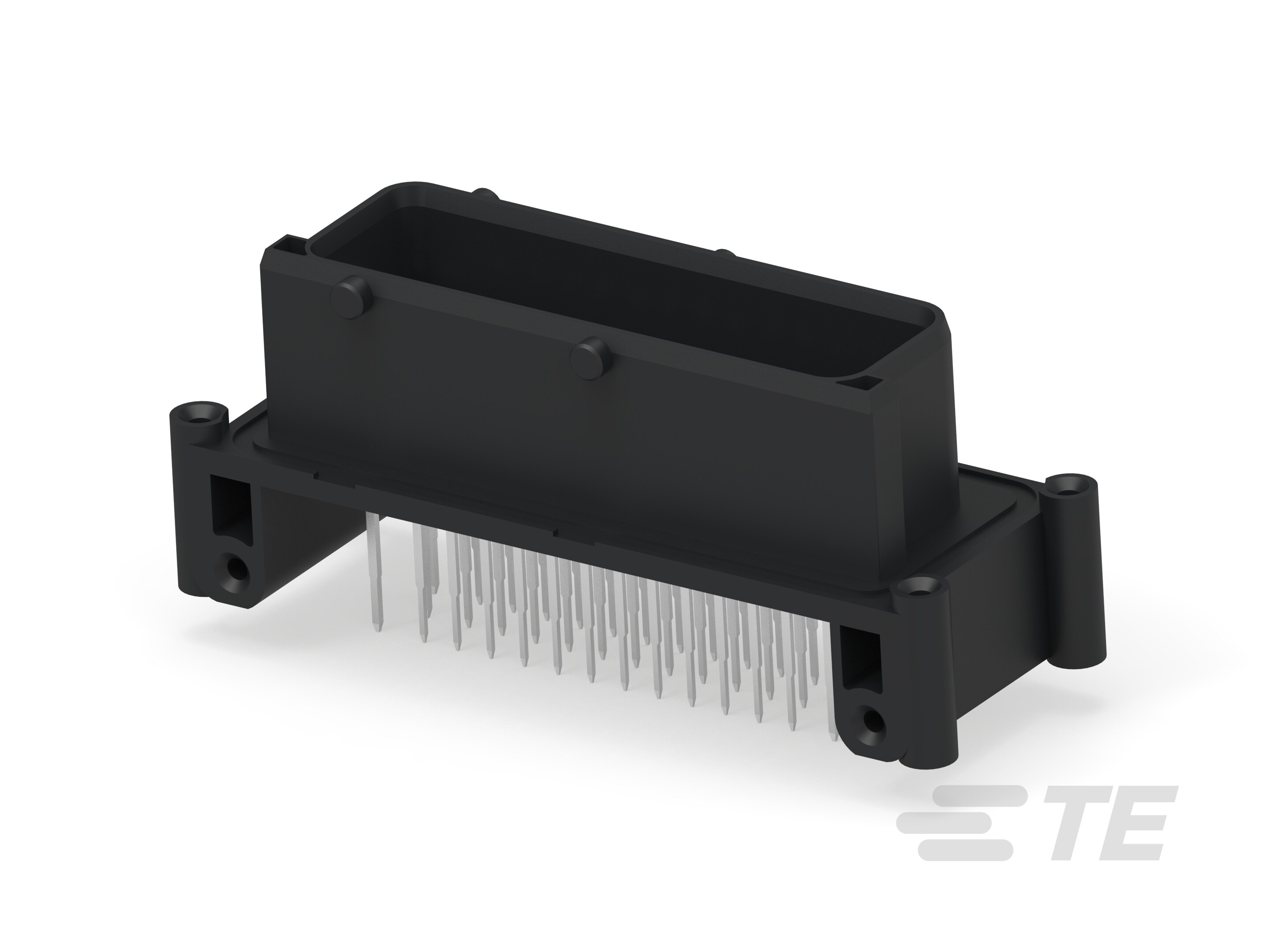

MIXED TAB HEADER,42POS-1-1718093-1

1-1718093-1

PCB Mount Header, Vertical, Wire-to-Board, 42 Position, 4 mm [.157 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, Timer Connector System

    • Timer Connector System

  • 连接器系统 : 线到板

  • 位数 : 42

  • 行数 : 3

  • 中心线（间距） : 4 mm [ .157 in ]

  • PCB 安装方向 : 垂直

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • PCB 连接器组件类型 : PCB 安装接头

  • 混合板端连接器 : 是

结构特性

  • 信号位置数量 : 42

  • 位数 : 42

  • 行数 : 3

  • PCB 安装方向 : 垂直

  • 节数 : 1

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 对接公端厚度 (mm): .6, .8

  • 对接公端厚度 (in): .023, .031

  • 对接公端宽度 (mm): 1.6, 2.8

  • 对接公端宽度 (in): .062, .11

  • 端子大小 : 1.6mm, 2.8mm

  • 端子接触部电镀材料 : 锡

  • 端子类型 : 公端

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 面板安装特性 : 不带

  • 接合对准 : 带有

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 不带

  • 安装孔 : 不带

壳体特性

  • 中心线（间距） : 4 mm [ .157 in ]

尺寸

  • PCB 的外形高度 : 32.5 mm [ 1.27 in ]

  • 连接器宽度 : 37.1 mm [ 1.46 in ]

  • 连接器长度 : 73.2 mm [ 2.88 in ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

包装特性

  • 封装数量 : 16

  • 封装方法 : Box

其他

  • 接口编号 : 1-967281-1
