产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

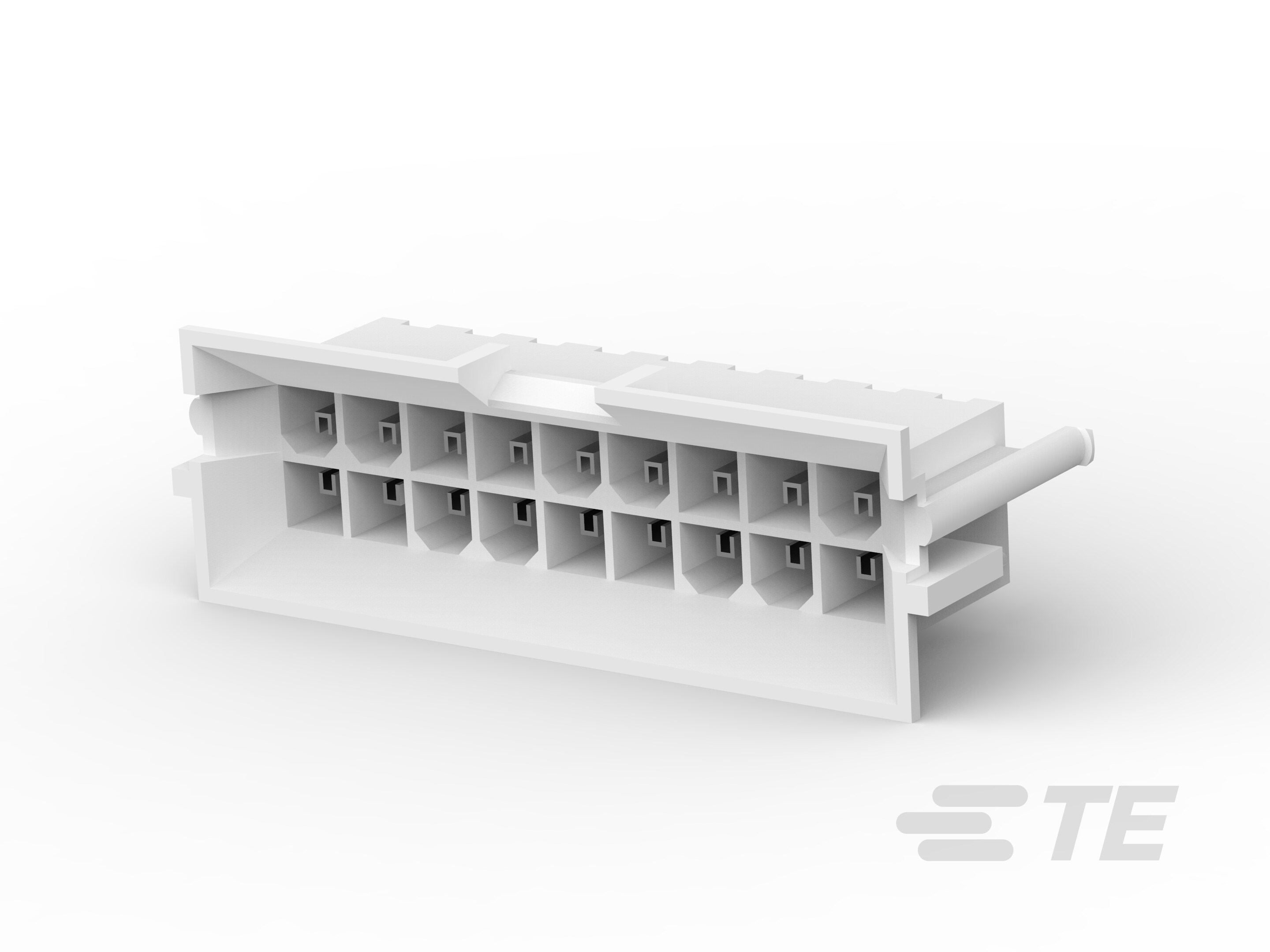

产品类型特性

  • 接头类型 : 带罩

  • 产品类型 : 公端

  • 壳体类型 : 插头

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 插针

结构特性

  • 选择性装载 :

  • Number of Positions : 18

  • PCB 安装方向 : 垂直

  • 电源针数量 : 18

  • 信号针数量 : 0

  • 行数 : 2

  • 行间距 : 4.2 mm [ .165 in ]

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • Contact Current Rating (Max) (A): 9

  • 端子保持力 : Without

  • 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : .1 µm [ 3.937 µin ]

  • 端子布局  直插式, 矩阵

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 端接柱体/尾部长度 : 3.5 mm [ .138 in ]

机械附件

  • PCB 安装固定类型 : 板锁

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

  • 接合对准类型  键位

  • 接合固定类型 : 锁闩

  • 接合固定 : 带有

壳体特性

  • Centerline (Pitch) : 4.2 mm [ .165 in ]

  • UL 防火等级 : UL 94V-2

  • 壳体颜色 : Natural

  • 外壳材料 : 尼龙

尺寸

  • 长度 : 44.4 mm [ 1.748 in ]

  • 绝缘直径(最大值) : 2.39 mm [ 2.39 in ]

  • 高度 : 14.1 mm [ .555 in ]

  • 宽度 : 15.01 mm [ .59 in ]

  • PCB 厚度(建议) : .07 mm [ 1.78 in ]

  • 导线绝缘直径范围 : 1.2 – 3.1 mm [ .047 – .122 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • Circuit Application : Power

识别标记

  • 电路识别特性 : 带有

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 经 VDE 测试 :

  • CSA 文件号 : 208567

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 机构/标准号码 : E28476

包装特性

  • 封装方法 : 托盘, 盒和托盘

  • 封装数量 : 80
