产品  描述

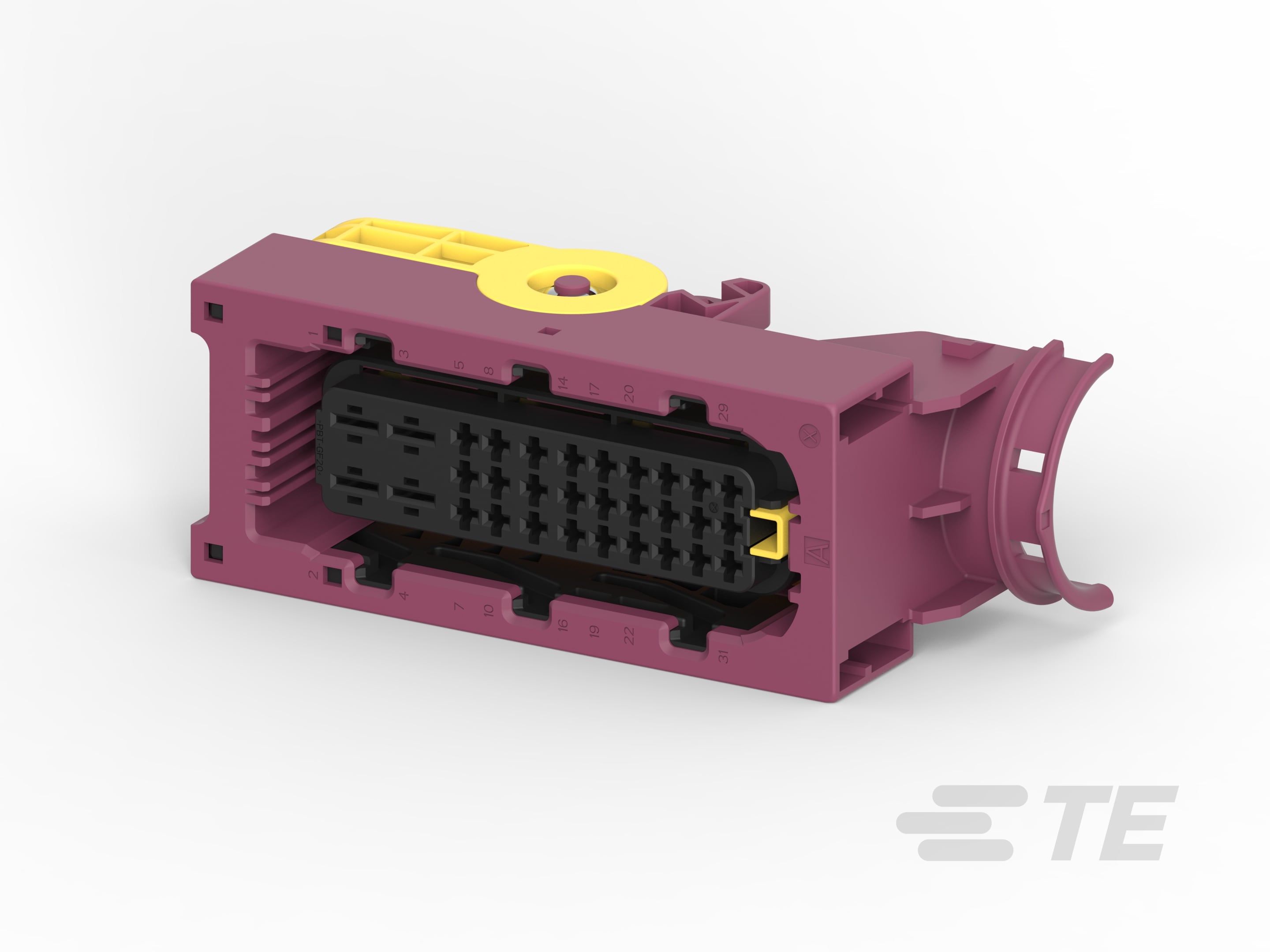

LEAVYSEAL 护套是采用密封结构的重载连接器,提供 15 至 92 多种位置排列方式。这些连接器提供六种尺寸,使用把手锁定系统进行插接,并具有集成电缆附件。该护套可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号盒式及片式端子,并且可负载高达 40 安培的电流。 查看全部 LEAVYSEAL HOUSINGS (55)

产品图纸

特性

产品  描述

LEAVYSEAL 护套是采用密封结构的重载连接器,提供 15 至 92 多种位置排列方式。这些连接器提供六种尺寸,使用把手锁定系统进行插接,并具有集成电缆附件。该护套可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号盒式及片式端子,并且可负载高达 40 安培的电流。 查看全部 LEAVYSEAL HOUSINGS (55)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端子外壳

  • Connector System : 线到板, 线到设备

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 端子上

  • 应变消除 :

  • 行间距 : 6.9 mm [ .272 in ]

结构特性

  • Number of Positions : 31

  • 行数 : 2, 3

电气特征

  • 标称电压架构 (V): 12, 24

  • 工作电压 (VDC): 36

主体特性

  • 颜色 : 其他

  • 电缆出口角度 : 90°

  • 主体材料 : PBT GF

接触件特性

  • 对接公端宽度 (mm): 2.8, 6.3

  • 对接公端宽度 (in): .11, .248

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) (mm): 5, 9

  • Centerline (Pitch) (in): .197, .354

尺寸

  • 宽度 : 46 mm [ 1.811 in ]

  • 高度 : 44 mm [ 1.732 in ]

  • 长度 : 120.5 mm [ 4.744 in ]

使用环境

  • 工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • 保护等级 : IP67, IP69K

  • UL 易燃性等级 : UL 94-HB

包装特性

  • 封装方法 :

  • 封装数量 : 117

其他

  • 能够保证连接器位置 :

  • 可维修 :
