产品类型特性

  • 产品类型 : 继电器

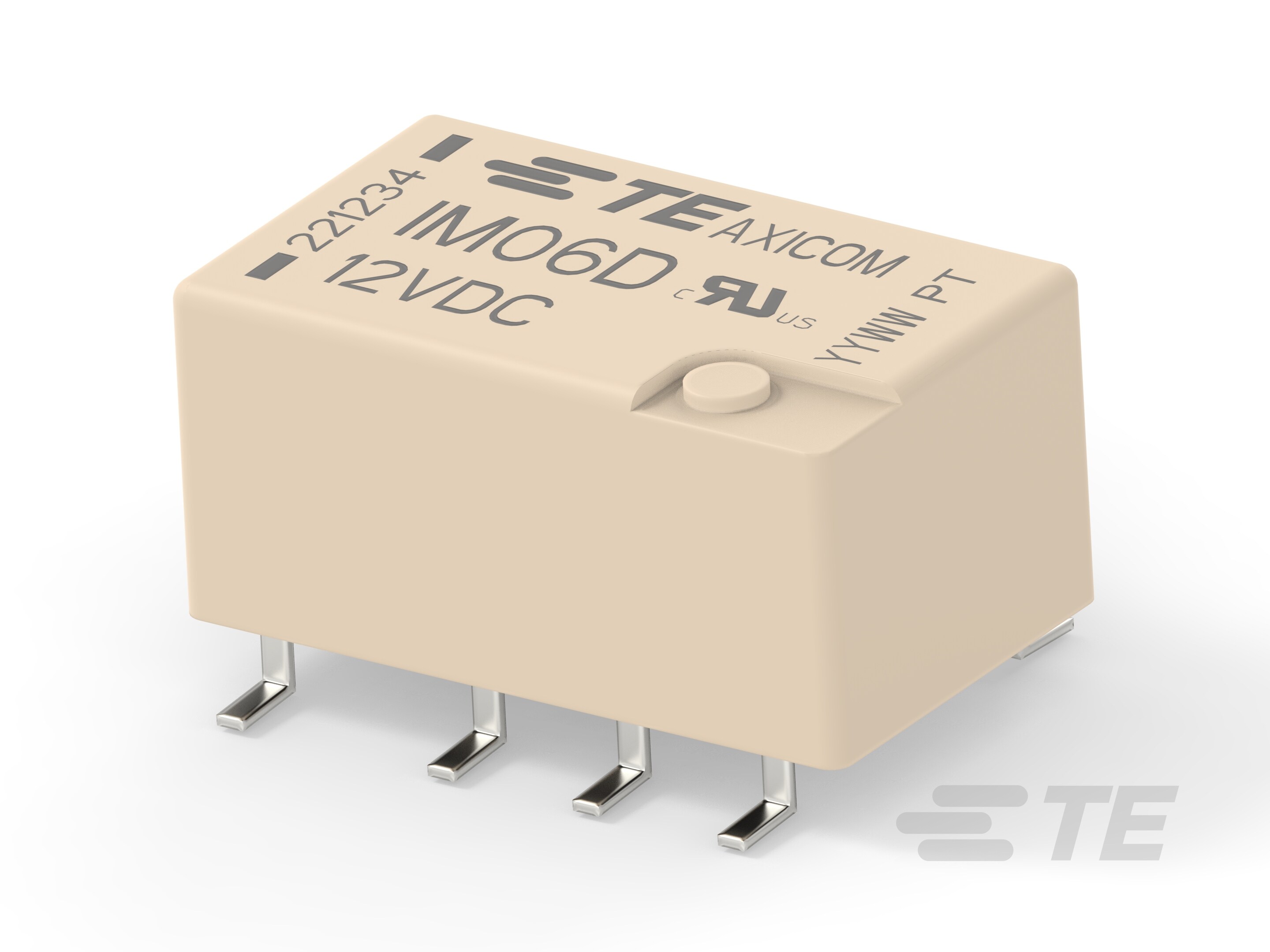

  • 继电器类型 : IM 继电器

电气特征

  • 端子开关负载(最小值) : .1mA @ .0001V

  • 端子极限断开电流 (A): 5

  • 端子电压额定值 (VAC): 250

  • 端子电压额定值 (VDC): 220

  • 线圈功率额定值(直流) (mW): 140

  • 线圈电压额定值 (VAC): 12

  • 端子开关电压(最大值) (VDC): 220

  • 端子开关电压(最大值) (VAC): 250

  • 线圈励磁系统 : 单稳态,直流

  • 线圈类型 : 单稳态

  • 端子极限连续电流 (A): 5

  • 线圈电阻 (Ω): 1029

  • 端子极限关合电流 (A): 5

  • 绝缘初始电阻 (MΩ): 1000000

  • 相邻端子间绝缘初始电介质 (Vrms): 750

  • 电压驻波比(高频参数) : 1.07 @ 100MHz, 1.45 @ 900MHz

  • 线圈/端子间绝缘初始电介质类 : 1000 V – 1500 VA

  • 端子与线圈间绝缘初始电介质 (Vrms): 1500

  • 端子极限短时电流 (A): 5

  • 打开端子间绝缘初始电介质 (Vrms): 750

  • 驱动系统 : 直流

  • 线圈功率额定值类 : 50 – 300 mW

信号特征

  • 隔离(高频参数) : -18.8dB @ 900MHz, -37dB @ 100MHz

  • 插入损耗(高频参数) : -.03dB @ 100MHz, -.33dB @ 900MHz

主体特性

  • 重量 (oz): .75

  • 绝缘特性 : 端子和线圈间 2000 V 初始浪涌耐受电压

接触件特性

  • 端子类型 : PCB-SMT

  • 端子电流额定值 (A): 5

  • 端子排列方式 : 2 Form C (CO)

  • 端子材料 : 镍钛

  • 端子极数 : 2

  • 端子特性 : 分叉/双触点

  • 端子电流类 : 2 – 5 A

  • 端子电镀材料 :

机械附件

  • 安装类型 : 印刷电路板

尺寸

  • 尺寸 (L x W x H)(近似值) : 10 x 6 x 5.65 mm [ .393 x .236 x .222 in ]

  • 高度类(机械) : 0 – 6 mm

  • 长度 (in): 10

  • 长度类(机械) : 0 – 10 mm

  • 高度 : 5.6 mm [ .221 in ]

  • 宽度 : 6 mm [ .236 in ]

  • 宽度类(机械) : 0 – 6 mm

使用环境

  • 环境保护类别 : RTV

  • 环境温度类 : 70 – 85°C

  • 环境温度(最大值) : 85 °C [ 85 °F ]

操作/应用

  • 性能类型 : 大电流

包装特性

  • 封装方法 :

其他

  • 其他特性 : 鸥翼
