产品  描述

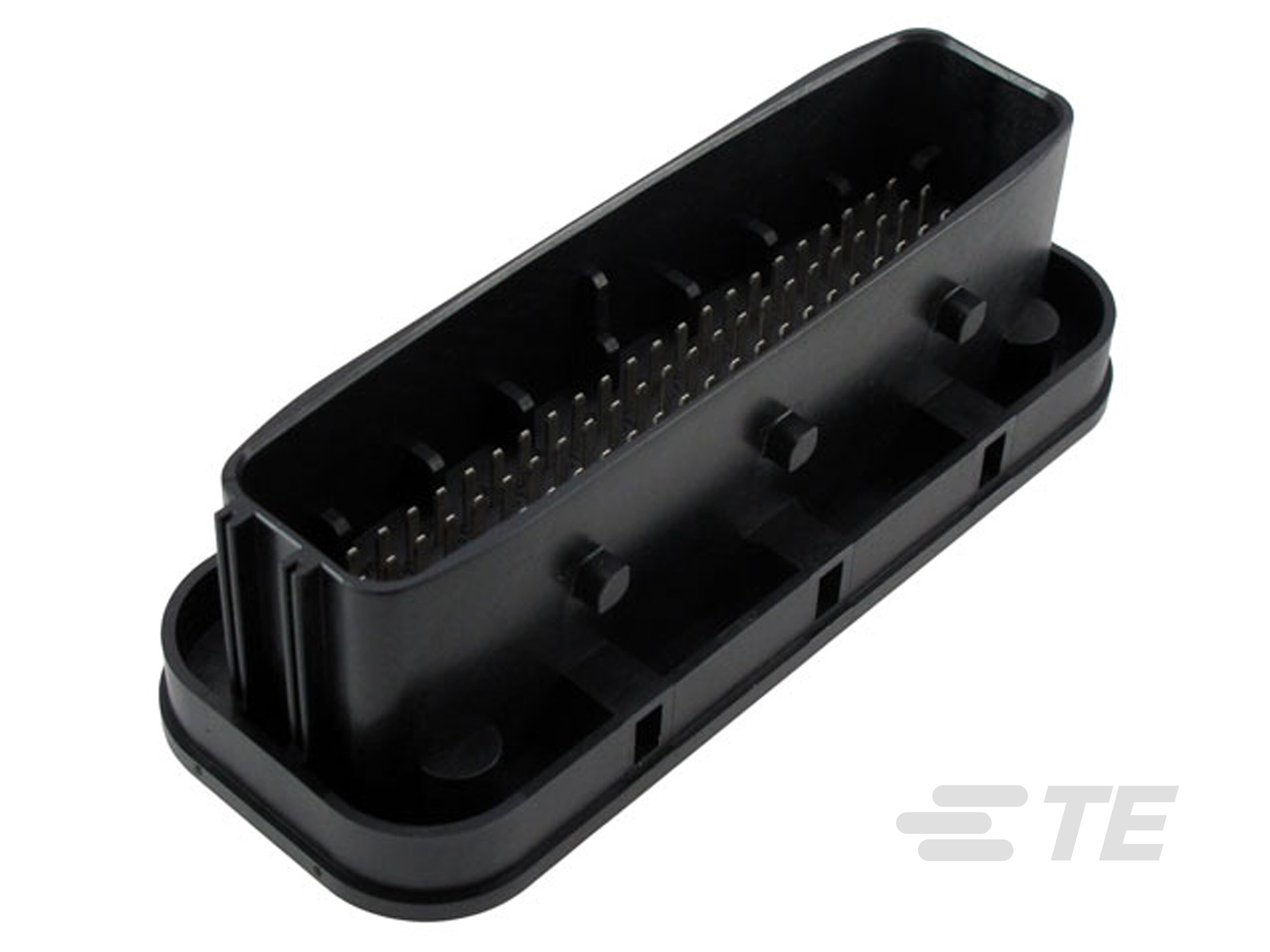

LEAVYSEAL 板端连接器是具有多位数的 PCB 连接器。它们提供 21、39、62 和 92 位位数多种选择,并可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,可负载高达 40 安培的电流。LEAVYSEAL 板端连接器专为在严苛环境下保持数据和电源信号的完整性和导通性而设计。 查看全部 LEAVYSEAL HEADERS (13)

产品图纸

特性

产品  描述

LEAVYSEAL 板端连接器是具有多位数的 PCB 连接器。它们提供 21、39、62 和 92 位位数多种选择,并可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,可负载高达 40 安培的电流。LEAVYSEAL 板端连接器专为在严苛环境下保持数据和电源信号的完整性和导通性而设计。 查看全部 LEAVYSEAL HEADERS (13)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板

  • Sealable :

  • 屏蔽 :

  • 混合头 :

结构特性

  • Number of Positions : 92

  • 行数 : 4

  • 节数 : 1

  • 信号针数量 : 92

主体特性

  • 颜色 : 黑色

接触件特性

  • 公端宽度 : 1.5 mm [ .059 in ]

  • 公端厚度 : .64 mm [ .025 in ]

  • 接触面电镀 : 银 (Ag)

端接特性

  • 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • 安装孔 : 不带

  • PCB 安装对准 : 带有

  • 安装方向 : 垂直/180°

  • 锁定接口 : 不带

壳体特性

  • Centerline (Pitch) : 4 mm [ .157 in ]

尺寸

  • 宽度 : 43.5 mm [ 1.71 in ]

  • PCB 的外形高度 : 48 mm [ 1.88 in ]

  • 长度 : 120 mm [ 4.72 in ]

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装数量 : 16

  • 封装类型 : 托盘

产品合规性
