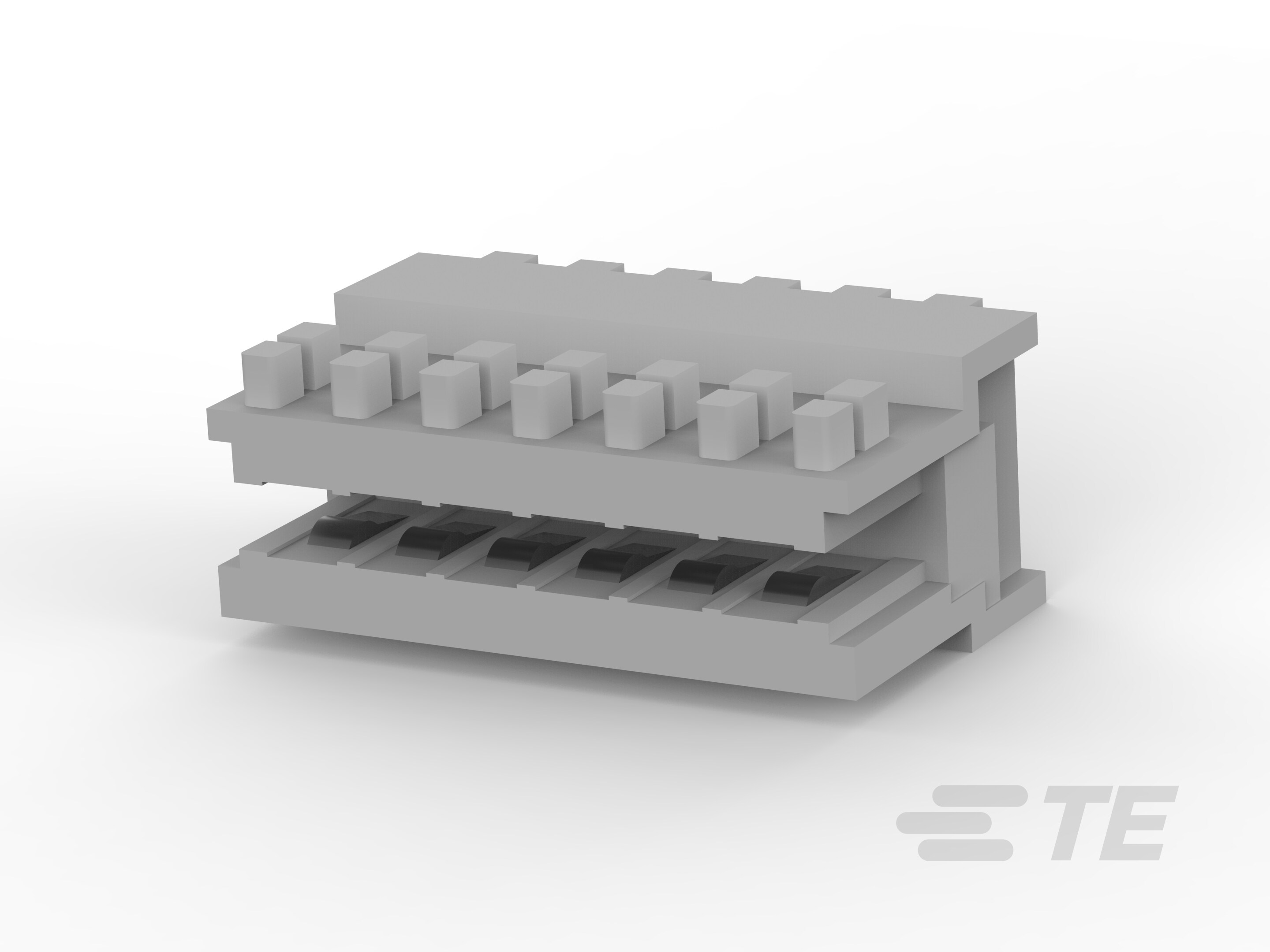

产品类型特性

  • Connector System : 线到板

  • 产品类型 : 连接器

  • 连接器种类 : 母端

  • 连接器和端子端接到 : 印刷电路板

  • 连接器类型 : 卡缘

  • 连接器类型 : 连接器组件

  • 线缆类型 : 绞线

结构特性

  • Number of Positions : 6

  • 行数 : 1

  • 选择性装载 :

  • PCB 安装方向 : 直角

  • 预装 :

  • 卡进入方式 :

  • 预装配 :

电气特征

  • 热插拔 :

主体特性

  • 电缆出口角度 : 90°

接触件特性

  • 端子基材 : 铜锡

  • Contact Current Rating (Max) (A): 2

  • 端子接触部电镀材料 : 预镀锡

  • 端子端接区域电镀材料 :

  • 端子类型 : 插座

端接特性

  • 线缆端接方法 : 刺破式压接 (IDC)

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • 锁夹位置 :

  • 连接器安装类型 : 电缆安装

  • 端子定位力 : 不带

  • 接合固定 : 带有

  • 接合对准类型 : 键控

  • 接合对准 : 带有

壳体特性

  • Centerline (Pitch) : 2.5 mm [ .098 in ]

  • 壳体颜色 : 自然

  • 外壳材料 : PBT GF

  • 端盖 : 不带

  • 壳体种类 : 闭合端

尺寸

  • PCB 厚度(建议) : 1.5 mm [ .059 in ]

  • 线缆尺寸 : 22 AWG [ .35 mm² ]

  • 接受电线绝缘直径范围 : 1.2 – 1.6 mm [ .047 – .063 in ]

  • 电线绝缘直径 : 1.2 – 1.4 mm [ .047 – .055 in ]

  • 高度 (mm): 7.35

使用环境

  • 工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]

操作/应用

  • Circuit Application : Signal

  • 适用于 : PCB 框架, 公端头

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 2800

  • 封装方法 : 纸箱
