替换部件

替代部件信息  TE 零件编号1-106529-2.

建议使用主要替代产品,但是可能无法满足外形、适应性或功能要求。次要替代产品可能无法充当您应用的完美替代品。请使用产品图纸以验证是否可在您的应用中使用。

文档

CAD 文件

目录页/数据表

产品规格

产品环境合规性

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

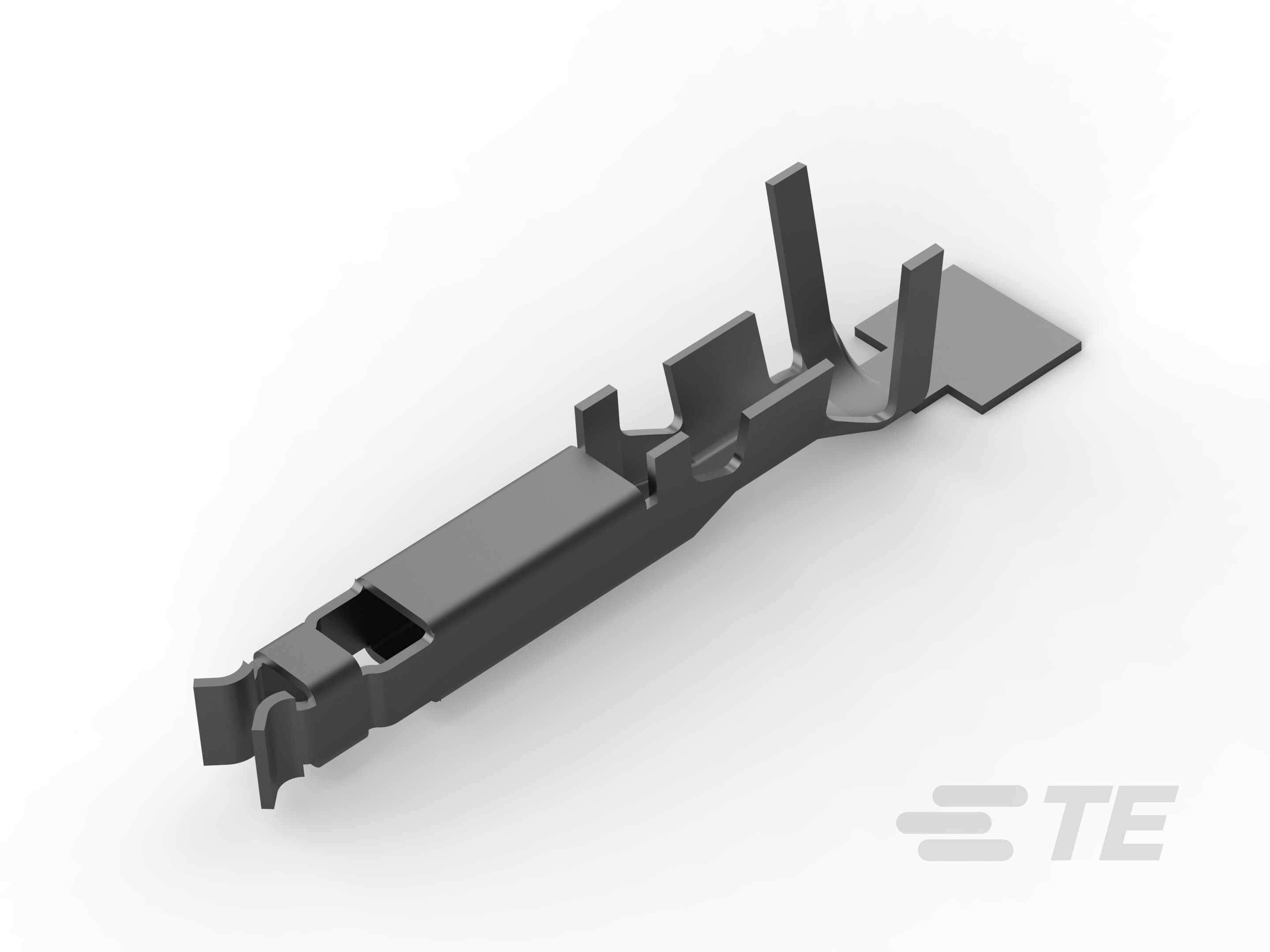

  • 产品类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • Contact Current Rating (Max) (A): 9

  • 端子类型 : 插座

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 : 预镀锡

  • 端子端接区域电镀材料 : 预镀锡

  • 导线端子端接区域电镀材料 : 预镀锡

  • 端子底板材料 : 引线

端接特性

  • 线缆尺寸 (AWG): 22 – 18

  • 线缆尺寸 (mm²): .33 – .82

  • 端接类型 : 压接

尺寸

  • 接受导线绝缘直径范围 : 1.5 – 2.39 mm [ .059 – .094 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

  • 用于多压接 :

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装方法 : 包装

  • 封装数量 : 500
