新产品: MU27P 连接器系列

mu27 连接器系列

多单元 (MU) 连接器

多单元 (MU) 连接器包含一个 27 芯的插座、插头和虚拟插座,用于在车辆单元之间传递机车功能。27 点列车控制线连接器允许列车中的单个点向全部或部分机车车辆同时发出多达 27 个命令。

May 31, 2018

全球连接和传感器领域的领军企业 TE Connectivity (TE) 将推出 MU27P 连接器,以确保铁路机车和机车车辆之间的可靠控制和通信连接。27 点插头和插座(包括虚拟插座)允许列车中的单个点向全部或部分车辆同时发出多达 27 个命令。

这些新连接器用于传递车门控制和指示、公共广播、制动施加/释放指示以及音频和其他客运铁路功能等信号。这些连接器设计为接受三个 10 AWG 引线,所有其他引线都是 12 AWG 或 14 AWG。这样连接器就可与符合美国铁路协会 (AAR) 标准 AAR-S-512 规范的其他品牌完全互换。镀银的压接触点可确保良好的电气接触。

“这些高质量的装置主要用于北美的铁路车辆,但它们也可用于世界其他地方,”TE Connectivity 的铁路终端和连接器全球产品经理 Dyon Bogaarts 表示。“它们符合涵盖 27 点跳线和插座硬件的美国公共交通协会 (APTA) PR-E-RP-019-99 标准,以及机车和机车互换设备的 AAR 标准 AAR-S-512,并且经过额外的欧洲铁路连接器验证(依据基于 NF F 61-030(铁路轨道车辆 - 电连接器 - 通用标准)的选择性试验)。

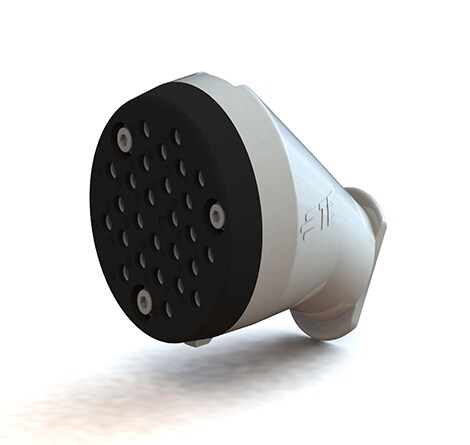

插头和插座具有铝制外壳,高度耐用的涂层有五种鲜明的识别颜色:黑色用于控制,蓝色用于通讯,白色用于 AEM-7,红色用于通讯/通勤,而黄色用于虚拟插座。每种类型的插头和插座的设计都具有不同的机械特性,因此无法将一种类型的插头与不同类型的插座进行连接。每个插头都有一个“鲨鱼鳍”,有助于将其紧卡在插座中,并防止连接中断。这些装置还有一个脱离耦合系统。

连接器的高耐盐沫性能够确保在现场使用较长时间。它们还具有良好的抗低温和抗高温性能,工作范围为零下 40 至 110 摄氏度(零下 40 至 230 华氏度)。它们的额定电流为 30A,设计的工作电压为 600V 直流。
