TE 新产品公告: 公布 Monoplug 2.5

Monoplug 2.5 连接器

Monoplug 2.5 连接器

TE Connectivity 在慕尼黑上海电子展上预展 Monoplug 2.5 连接器。新一代符合 RAST 2.5 标准的母连接器预计将于 2016 年 8 月 1 日上市。

March 11, 2016

加利福尼亚州门洛帕克-- 全球连接和传感领域领军企业 TE Connectivity (TE) 推出了新型 Monoplug 2.5 连接器。Monoplug 2.5 连接器的设计宗旨是成为易于装配、可靠的解决方案,在当前和未来的多种应用中发挥广泛用途,并且符合 RAST 2.5 标准以及灼热丝测试(750℃,无火焰)和 UL 94 V-0 要求。为了进一步帮助用户降低分配成本,TE 还提供了新型应用工具。

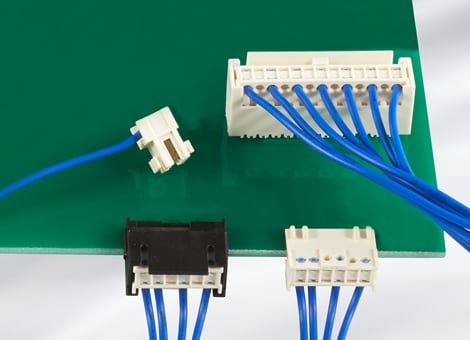

TE 的 Monoplug 2.5 连接器是一款具有先进特性并采用优质材料制成的刺破式连接 (IDC) 产品。它的相对漏电起痕指数 (CTI) 达到 II 类材料 400 伏特。这种母连接器可与安装在印刷电路板上的公端插接,也可以直接连接到板边缘。单体插板设计支持菊花链或总线应用,无需分别设计。该连接器的设计宗旨是在使用基础台式工具、半自动设备或高度自动化的线束制作机器时实现轻松装配。预期可用于多种应用,包括家用电器、工业设备、商业建筑设备和汽车设计。

为了简化连接器的应用,TE 开发了新型应用工具以允许用户选择具有成本效益的半自动插接机或电动台式机器。半自动端接机器的周期时间非常短:平均每条线只有 1 秒甚至更短,具体取决于线束复杂性和操作员速度。机器 IDC 端接部分中使用的先进电机驱动器可帮助用户确保端接质量,同时降低噪声并延长系统的使用寿命。机器的操作员友好型用户界面允许轻松选择选项。通过使用该机器来执行连接器的键控和选择性装载,可减少客户处的库存并降低料号复杂性。

新型电动台式工具端接机器的周期时间平均为每条线 5 秒(操作员速度和线束复杂性可能对该时间有所影响)。该机器具有多个功能,允许单步或多步移动端接,并且还包含键控切割功能。台式机器的电动机为端接提供动力,可减少人工劳动,并可通过手动开关或脚踏开关进行控制。

“单件式 Monoplug 2.5 连接器采用先进设计,适合于许多行业中的多种应用 – 从洗碗机和洗衣机/烘干机到暖通空调系统和控制板,再到客运车辆、轿车和公共汽车领域的应用,”TE 家用电器业务部门 RAST 连接器产品系列主管 Fulvio Calvone 说。“为了帮助客户以简单且具有成本效益的方式应用连接器,我们还提供了专为该产品研发的应用工具设备。”

Monoplug 2.5 连接器的额定电流不超过 2 安培,选择性装载型号的额定电压不超过 250 伏特交流,而满载型号的额定电压最高为 50 伏特。提供 2-13 种针数选择,可以是满载或选择性装载。连接器接受从 24 AWG 到 22 AWG 范围内的 7 股或 12 股线径,绝缘直径从 1.2 mm 到 1.6 mm 不等。能够适应其他线径的版本尚在研发中。产品分为仅有前部键控,或者包含前部和后部键控。Monoplug 2.5 连接器将提交以进行 VDE 测试。

TE Connectivity 在慕尼黑上海电子展 E4/4402 展位上展示样品并提供与 Monoplug 2.5 连接器有关的信息。
